点光源LEDとは

高精度光電センサや高分解能光学エンコーダなど、ハイエンド光センサ向けLEDとして産業に貢献しています。

文字のサイズ

MED7P5

赤色点光源LEDチップ MED7P5

MED7P5は、発光窓がφ150µm の赤色点光源LED チップです。
高出力高信頼性で、光電スイッチなどの光源に最適です。

特長

  • 微小発光窓(φ150um)
  • 高出力
  • 高信頼性
  • 材質:AlInGaP/GaAs sub.
  • 電極:Au合金(p,n)
  • 発光面:p面

用途

  • 光電スイッチ
  • 光センサ
  • 光学式エンコーダ など

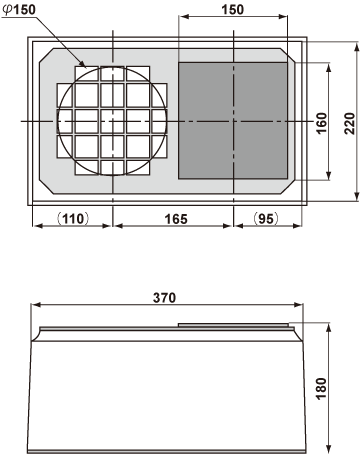

外形寸法図(µm)

MED7P5 外形寸法図(µm)

絶対最大定格*(Ta=25℃)

項目 記号 最大定格 単位
許容損失 PD 120 mW
順電流 IF 50 mA
逆電圧 VR 3 V
動作温度 Topr -40~+85
保存温度 Tstg -40~+100

電気光学特性*(Ta=25℃)

項目 記号 最大定格 Min. Typ. Max. 単位
順電圧 VF IF=20mA - 2.0 2.4 V
逆電流 IR VR=3V - - 10 µA
光出力 Po IF=20mA 0.6 0.9 - mW
ピーク発光波長 λP IF=20mA 630 650 675 nm

*TO18ステムにマウントし、キャンシールした状態で測定。

カタログダウンロード

製品のお問い合わせ

点光源LEDに関するお問い合わせは以下までお願いします。

点光源LEDに関する お問い合わせ

光デバイス室
電話番号をタップすると
お電話をかけられます
受付時間:9:00〜17:00
(土日祝、年末年始除く)

赤色点光源LEDチップ MED7Pシリーズ

波長
(nm)
型式 寸法 (µm) 光出力
(mW)
遮断周波数(MHz) 特長 カタログ
発光窓 長さ×幅×厚み @20mA @20mA
±10mA
650 MED7P2 φ160 480×300×250 1.0 - 高出力 PDF:1,157KB
MED7P3 φ160 480×300×250 0.8 30 高速応答 PDF:1,186KB
MED7P4 150x40 480×300×250 0.9 - トラック型
発光窓
PDF:1,473KB
MED7P5 φ150 370×220×180 0.9 - 小型 PDF:1,154KB
MED7P7 φ80 320×220×200 0.9 - 微小発光窓 PDF:1,158KB
MED7P14 φ160 520×340×150 2.0 - 高出力 PDF:1,159KB
MED7Pの図
