MED8P67A
赤外点光源LEDチップ MED8P67A
MED8P67Aは、低故障率の赤外点光源LEDチップです。
チップ周囲が樹脂で覆われているので、サイド光強度が弱く、実装密度の高い光電スイッチやエンコーダなどの光源に最適です。
特長
- 微小発光窓（φ50µm）
- 低サイド光強度
- 高出力
- 高信頼性
- 材質：AlGaAs/GaAs sub.
- 電極：Au合金（p,n）
- 発光面：p面
用途
- エンコーダ
- 光電スイッチ
- 光センサ など

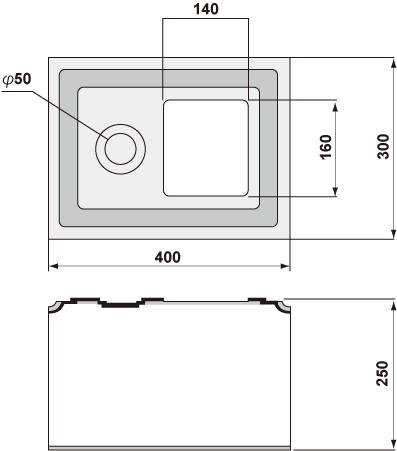

外形寸法図(µm)
絶対最大定格*（Ta=25℃）
| 項目 | 記号 | 最大定格 | 単位 |
| 許容損失 | PD | 150 | mW |
| 順電流 | IF | 80 | mA |
| 逆電圧 | VR | 3 | V |
| 動作温度 | Topr | -20～80 | ℃ |
| 保存温度 | Tstg | -30～100 | ℃ |
電気光学特性*（Ta=25℃）
| 項目 | 記号 | 最大定格 | Min. | Typ. | Max. | 単位 |
| 順電圧 | VF | IF=50mA | - | 2.0 | 2.4 | V |
| 逆電流 | IR | VR=3V | - | - | 10 | µA |
| 光出力 | PO | IF=50mA | 1.2 | 2.0 | - | mW |
| 発光中心波長 | λC | IF=50mA | - | 855 | - | nm |
| サイド光強度比 | RS | IF=50mA | - | 1 | % |
＊TO18ステムにマウントし、キャンシールした状態で測定。
カタログダウンロード
製品のお問い合わせ
点光源LEDに関するお問い合わせは以下までお願いします。
点光源LEDに関する お問い合わせ
赤外点光源LEDチップ MED8Pシリーズ
|
波長 (nm) |
型式 | 寸法 (µm) |
光出力 (mW) |
遮断周波数（MHz） | 特長 | カタログ | |
| 発光窓 | 長さ×幅×厚み | @50mA |
@50mA ±20mA |
||||
| 855 | MED8P51 | 160×40 | 580×360×250 | 2.0 | - |
トラック型 発光窓 |
PDF:1,182KB |
| MED8P53 | φ50 | 360×260×250 | 2.0 | 45 | 微小発光窓 | PDF:1,184KB | |
| MED8P54 | φ150 | 480×300×250 | 2.4 | 25 | 高信頼性 | PDF:1,182KB | |
| MED8P62 | φ50 | 590×370×250 | 2.0 | 45 |
微小発光窓 広い窓・パッド間 |
PDF:1,191KB | |
| MED8P67A | φ50 | 400×300×250 | 2.0 | 45 |
微小発光窓・ 迷光抑制 |
PDF:1,185KB | |
| MED8P56A | φ150 | 510×350×250 | 2.4 | 25 | 迷光抑制 | PDF:1,225KB | |
| MED8P73 | φ50 | 360×260×250 | 2.0 | 45 | 105°対応 | PDF:1,145KB | |
| MED8P74 | φ150 | 480×300×250 | 2.4 | 25 | 105°対応 | PDF:1,145KB | |
