文字的大小
DHA-WORLD
大同的精益制造技术，开辟了通向新时代材料标准的新天地。
大同特殊鋼的高可靠性通用热作模具钢「DHA-WORLD」最适用于压铸模具。易于热处理，大型模具的中心部组织也较为致密，可得到高韧性。
模具应用实例
汽车变速箱
汽车缸体
摩托车缸体
实体热处理测试
[1] 测试条件
利用变速箱中心部镶件的模拟模具来进行内部品质评价。
- 模拟模具: 481×415×526mm (370kg)
- 测试方案: 高精度热处理 (e-HIT等)
- DHA-WORLD 和 JIS SKD61 (AISI H13, DIN 1.2344) 的比较
- 内部测温的实施
- 硬度: 43HRC
模拟模具中心部截面图

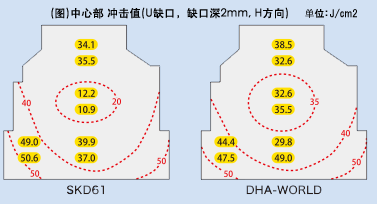

[2] 中心部 冲击值
- 中心部冷却速度 (400 - 200℃間)：約3℃/min
- 硬度: 43HRC
- 夏氏冲击试验片：2mmU 缺口、H方向
- 黑色数值：实测值 (単位：J/cm2)
DHA-WORLD
JIS SKD61
(AISI H13, DIN 1.2344)
(AISI H13, DIN 1.2344)
DHA-WORLD的内部韧性下降较少，可获得高韧性。

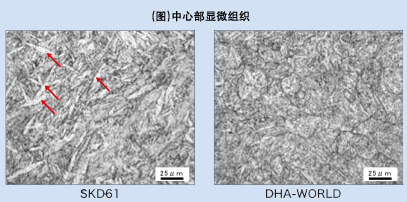

[3] 中心部 显微组织
通常，淬火冷却速度较低时，会出现红箭头所示的粗大贝氏体针状组织，使冲击韧性降低。即使对SKD61来说会出现不良组织的冷却速度，由于DHA-WORLD淬透性优异，也可得到致密组织，获得高冲击值。
DHA-WORLD
JIS SKD61
(AISI H13, DIN 1.2344)
(AISI H13, DIN 1.2344)
DHA-WORLD的优异淬透性使得中心部组织也较致密。
相关资料
DHA是大同特殊鋼株式会社的注册商标或商标。
商品问询
大同特殊钢(上海)有限公司
大同特殊钢(上海)有限公司 广州分公司
确认内容后予以回复
