等方性SmFeNボンド磁石の特徴
- 等方性ボンド磁石として最高レベルの磁気特性
NdFeB系ボンド磁石を超え(BH)max 〜 112kJ/m3 - 優れた耐食性
無塗装でも錆びにくい - 優れた熱安定性
磁束密度の温度係数 α -0.06 % /℃ 〜 -0.07 % /℃(23 〜 120℃) - 長期熱安定性
NdFeB系ボンド磁石に比べ、長期的な熱安定性に優れる - 様々な樹脂との複合化
射出成形の場合、耐熱性、耐薬品性などに優れるPPS
（ポリフェニレンサルファイド）系樹脂への適用も可能 - 着磁性
NdFeB系ボンド磁石に比べ高い磁界が必要
※当社研究所にて着磁技術開発のご支援も可能です。
大同特殊鋼グループの等方性ボンド磁石 特性領域比較
等方性ボンド磁石の長期熱安定性評価 *1
(試料形状：直径10 mm, 高さ7 mm 円柱, コーティング：無し)
等方性SmFeNボンド磁石の製造工程

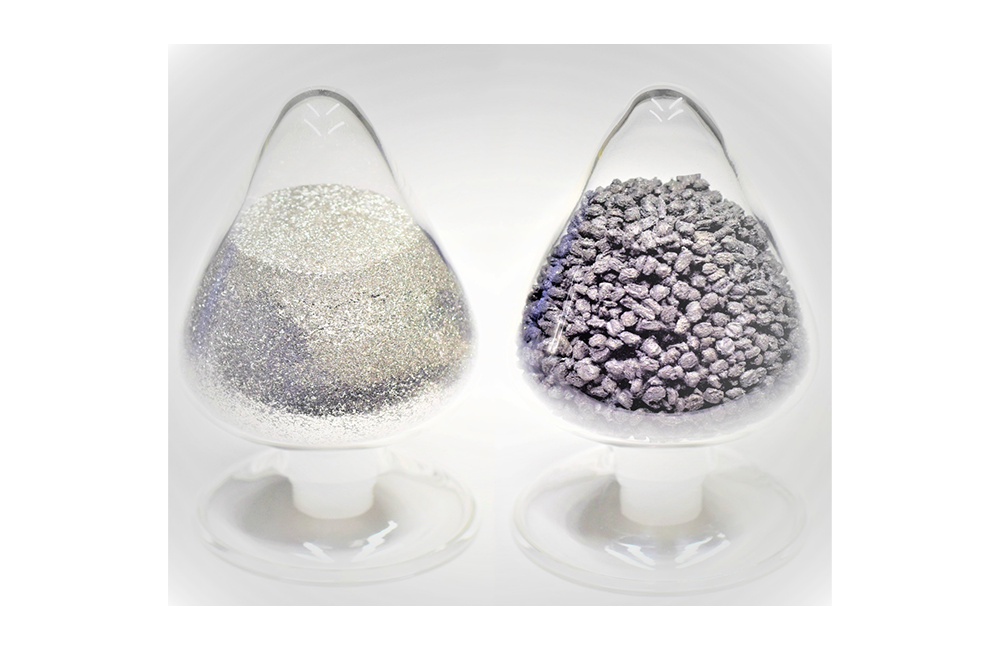

大同特殊鋼グループは、 等方性SmFeN磁粉、ボンド磁石用コンパウンド（磁粉と樹脂を混合）、及びボンド磁石成形品（圧縮成形、射出成形）の製造・販売を行っています。
等方性SmFeN磁石 ： 圧縮成形ボンド磁石
磁気特性および物理的・機械的特性
高耐熱化要求の高まりにともない高保磁力仕様を新たに製品化。(今後ラインナップ拡充予定)
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| 【高保磁力仕様】 SP-12R 圧縮成形 |
【標準仕様】 SP-14 圧縮成形 |
||
| 残留磁束密度 Br |
mT (kG) |
710 ～ 770 (7.1 ～ 7.7) |
750 ～ 820 (7.5 ～ 8.2) |
| 保磁力 HcB |
kA/m (kOe) |
470 ～ 530 (5.9 ～ 6.7) |
450 ～ 520 (5.7 ～ 6.5) |
| 保磁力 HcJ |
kA/m (kOe) |
980 ～ 1,210 (12.3 ～ 15.2) |
670 ～ 800 (8.4 ～ 10.1) |
| 最大エネルギー積 (BH)max |
kJ/m3 (MGOe) |
86 ～ 99 (10.8 ～ 12.4) |
98 ～ 112 (12.3 ～ 14.1) |
| 可逆透磁率 μrec |
- | 1.10 ～ 1.15 | 1.15 ～ 1.20 |
| 温度係数 (残留磁束密度 Br) α (23 ～ 120 ℃) |
%/℃ | -0.06 | -0.07 |
| 密度 ρ | kg/m3 | 5,800 ～ 6,400 | 5,800 ～ 6,400 |
| 熱膨張係数 | 10-6/℃ (20 ～ 100℃) |
12.6 | 12.6 |
| 曲げ強度 | MPa (kgf/mm2) |
52 (5.3) |
52 (5.3) |
| 曲げ弾性率 | MPa (kgf/mm2) |
10,800 (1,100) |
10,800 (1,100) |
| 圧環強度 | MPa (kgf/mm2) |
54 (5.5) |
54 (5.5) |
※注意事項※
- この資料に掲載した図・表の特性は弊社標準テストピースによる測定値で保証値ではありません。
- また、各諸特性は、磁石の形状・寸法により異なりますので、製品実形状でご確認されることを推奨します。
- 尚、保証特性は形状・寸法別にご相談の上設定させて頂きます。
- この内容は予告なく変更することがあります。
圧縮成形ボンド磁石の代表減磁曲線
圧縮成形ボンド磁石の高温磁気特性
減磁曲線 (23 ～ 150℃)
等方性SmFeN磁石 ： 射出成形ボンド磁石
磁気特性および物理的・機械的特性
PPS樹脂の種類や混練条件を確立、”高特性化”を実現し製品化。
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| SPI-6LR 射出成形 |
SPI-7LR 射出成形 |
||
| 残留磁束密度 Br |
mT (kG) |
480 ～ 560 (4.8 ～ 5.6) |
540 ～ 620 (5.4 ～ 6.2) |
| 保磁力 HcB |
kA/m (kOe) |
302 ～ 366 (3.8 ～ 4.6) |
335 ～ 400 (4.2 ～ 5.0) |
| 保磁力 HcJ |
kA/m (kOe) |
612 ～ 788 (7.7 ～ 9.9) |
620 ～ 796 (7.8 ～ 10.0) |
| 最大エネルギー積 (BH)max |
kJ/m3 (MGOe) |
38 ～ 50 (4.8 ～ 6.3) |
49 ～ 60 (6.2 ～ 7.5) |
| 可逆透磁率 μrec |
- | 1.10 ～ 1.20 | 1.10 ～ 1.20 |
| 温度係数 (残留磁束密度 Br) α (23 ～ 120℃) |
% /℃ | -0.07 | -0.08 |
| 密度 ρ | kg/m3 | 4,600 ～ 5,100 | 5,000 ～ 5,500 |
| 熱膨張係数 | 10-6/℃ (30 ～ 100℃) |
MD : 16 TD : 20 |
MD : 16 TD : 20 |
| 曲げ強度 | MPa (kgf/mm2) |
60 (6.1) |
47 (4.8) |
| 曲げ弾性率 | MPa (kgf/mm2) |
24,800 (2,500) |
26,900 (2,700) |
| 圧環強度 | MPa (kgf/mm2) |
84 (8.6) |
60 (6.1) |
| 硬さ | HRM | 96 | 95 |
| 引張強さ | MPa (kgf/mm2) |
38 3.9 |
31 3.2 |
| 引張弾性率 | MPa (kgf/mm2) |
22,000 2,244 |
24,000 2,448 |
※注意事項※
- この資料に掲載した図・表の特性は弊社標準テストピースによる測定値で保証値ではありません。
- また、各諸特性は、磁石の形状・寸法により異なりますので、製品実形状でご確認されることを推奨します。
- 尚、保証特性は形状・寸法別にご相談の上設定させて頂きます。
- この内容は予告なく変更することがあります。
射出成形ボンド磁石の代表減磁曲線
等方性SmFeN磁石 ： 耐食性
湿潤環境での暴露試験後の磁石外観 80℃×95% RH×300時間(無塗装磁石)
等方性SmFeNボンド磁石は優れた耐食性（無塗装でも錆びにくい）を示します。
SP-14(圧縮成形磁石)
(圧縮成形磁石)
水中浸漬試験結果 （70℃、1時間水中浸漬後の変化率） *2
