特长
-
用于高敏感度用途的高磁导率材料 (MEN® PC-2S) 和用于强磁场用途的高饱和磁通密度材料 (DF42N) 的金属箔。
【对应频带】

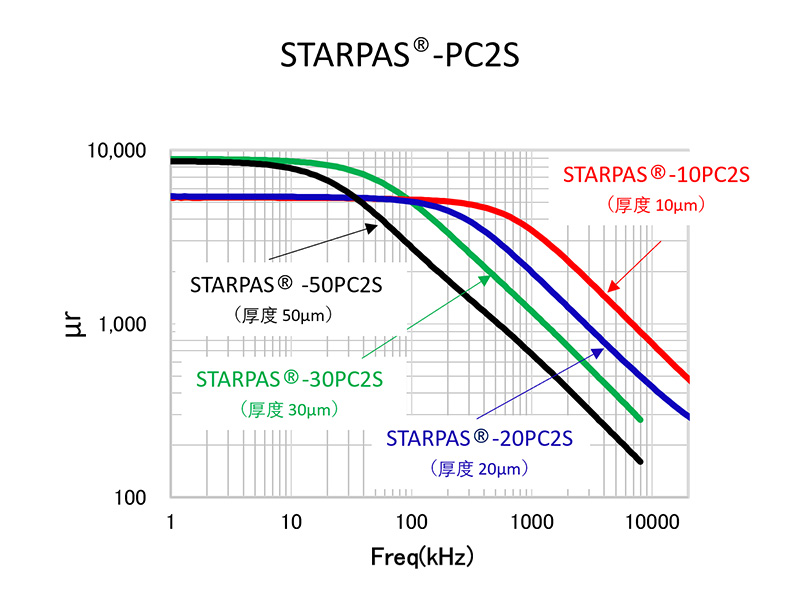

显示STARPAS®-PC2S磁场敏感度的复数相对磁导率
显示STARPAS®-DF42N磁场强度的饱和磁通密度 - 通过抑制箔状磁体内部的涡流损耗，实现高频特性。
- 弯曲、切割、冲裁等加工性优异，并且对车载振动和温度环境的耐用性也好。
- 也可提供带贴膜和胶带的产品。
产品的主要应用实例
传感器和电线电缆的磁屏蔽，或减轻其噪声的发生。

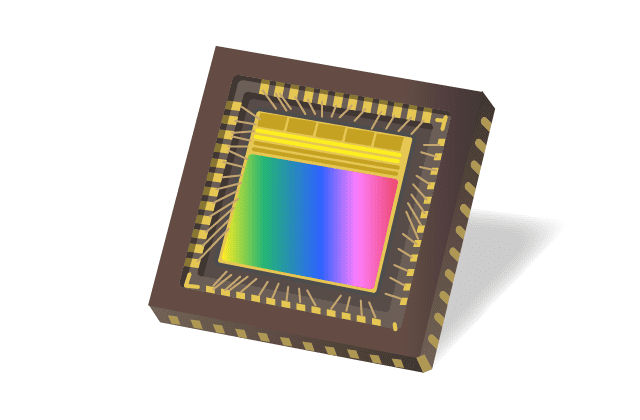

CMOS 图像传感器
电源、控制IC
柔性电缆
智能家电
无线充电
产品规格
高敏感度类型 (对应数十A/m以下的信号系统屏蔽)
| 产品牌号 | 材质 | 厚度 | MOQ 长度／重量 |
产品宽度 | 最大长度 | 频带 | |
|---|---|---|---|---|---|---|---|
| STARPAS®-10PC2S | MENPC-2S | 10µm | 100m | 0.9kg | 100mm | 1100m以下 | 50kHz以上 的频带 |
| STARPAS®-20PC2S | 20µm | 1.8kg | 1100m以下 | ||||
| STARPAS®-30PC2S | 30µm | 2.7kg | 1900m以下 | 150kHz以下 的频带 |
|||
| STARPAS®-50PC2S | 50µm | 4.5kg | 1900m以下 | ||||
强磁场类型 (对应数十A/m以上的电力系统屏蔽)
| 产品牌号 | 材质 | 厚度 | MOQ 长度／重量 |
产品宽度 | 最大长度 | 频带 | |
|---|---|---|---|---|---|---|---|
| STARPAS®-10DF42N | DF42N | 10µm | 100m | 0.8kg | 100mm | 1100m以下 | 50kHz以上 的频带 |
| STARPAS®-20DF42N | 20µm | 1.6kg | 1100m以下 | ||||
| STARPAS®-30DF42N | 30µm | 2.4kg | 1900m以下 | ||||
产品的主要特性

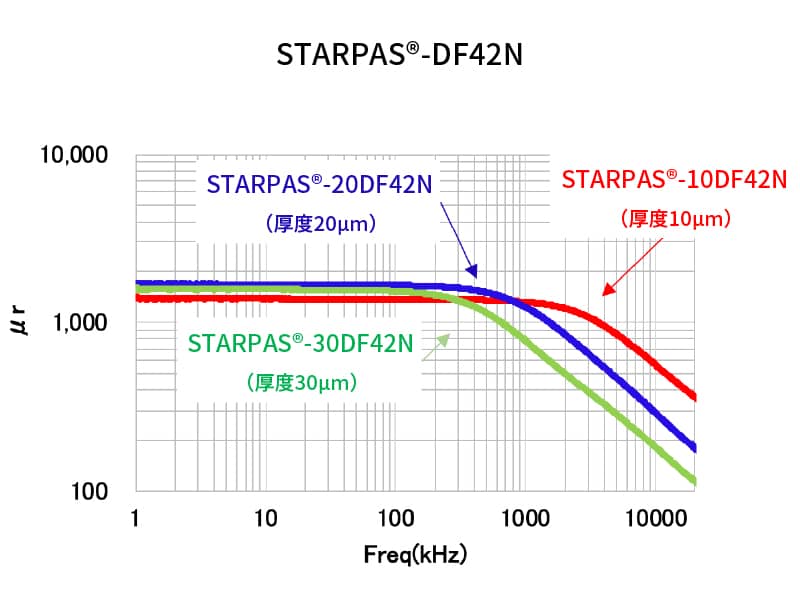

复数相对磁导率的频率特性
厚度10μm 最适合用于高频。通过调整箔厚可提高磁屏蔽效果，所以可参照所对应磁场的强度选择厚度。
对于150kHz以下的频带，建议使用厚度为50μm、30μm的高敏感度用PC2S产品。
直流特性(参考值)
| 产品牌号 | 初始磁导率(μi) | 最大磁导率(μm) | 磁通密度(B)(T) (外加磁场 800A/m) |
矫顽力(Hc) (A/m) |
|
|---|---|---|---|---|---|
| 高敏感度 | STARPAS®-10PC2S | 5,800 | 36,000 | 0.72 | 9 |
| STARPAS®-20PC2S | 6,400 | 34,000 | 10 | ||
| STARPAS®-30PC2S | 10,300 | 53,000 | 5 | ||
| STARPAS®-50PC2S | 9,300 | 44,000 | 5 | ||
| 强磁场 | STARPAS®-10DF42N | 1,300 | 6,400 | 1.42 | 60 |
| STARPAS®-20DF42N | 2,000 | 10,800 | 50 | ||
| STARPAS®-30DF42N | 1,700 | 9,400 | 50 |
各频段的复数相对磁导率μr
| 产品牌号 | 1kHz | 100kHz | 1MHz | 10MHz | |
|---|---|---|---|---|---|
| 高敏感度 | STARPAS®-10PC2S | 5,300 | 5,200 | 3,500 | 700 |
| STARPAS®-20PC2S | 5,400 | 5,000 | 2,000 | 430 | |
| STARPAS®-30PC2S | 8,900 | 5,050 | 1,200 | NA | |
| STARPAS®-50PC2S | 8,600 | 2,800 | 670 | NA | |
| 强磁场 | STARPAS®-10DF42N | 1,400 | 1,400 | 1,300 | 560 |
| STARPAS®-20DF42N | 1,700 | 1,700 | 1,200 | 290 | |
| STARPAS®-30DF42N | 1,600 | 1,500 | 800 | 180 |

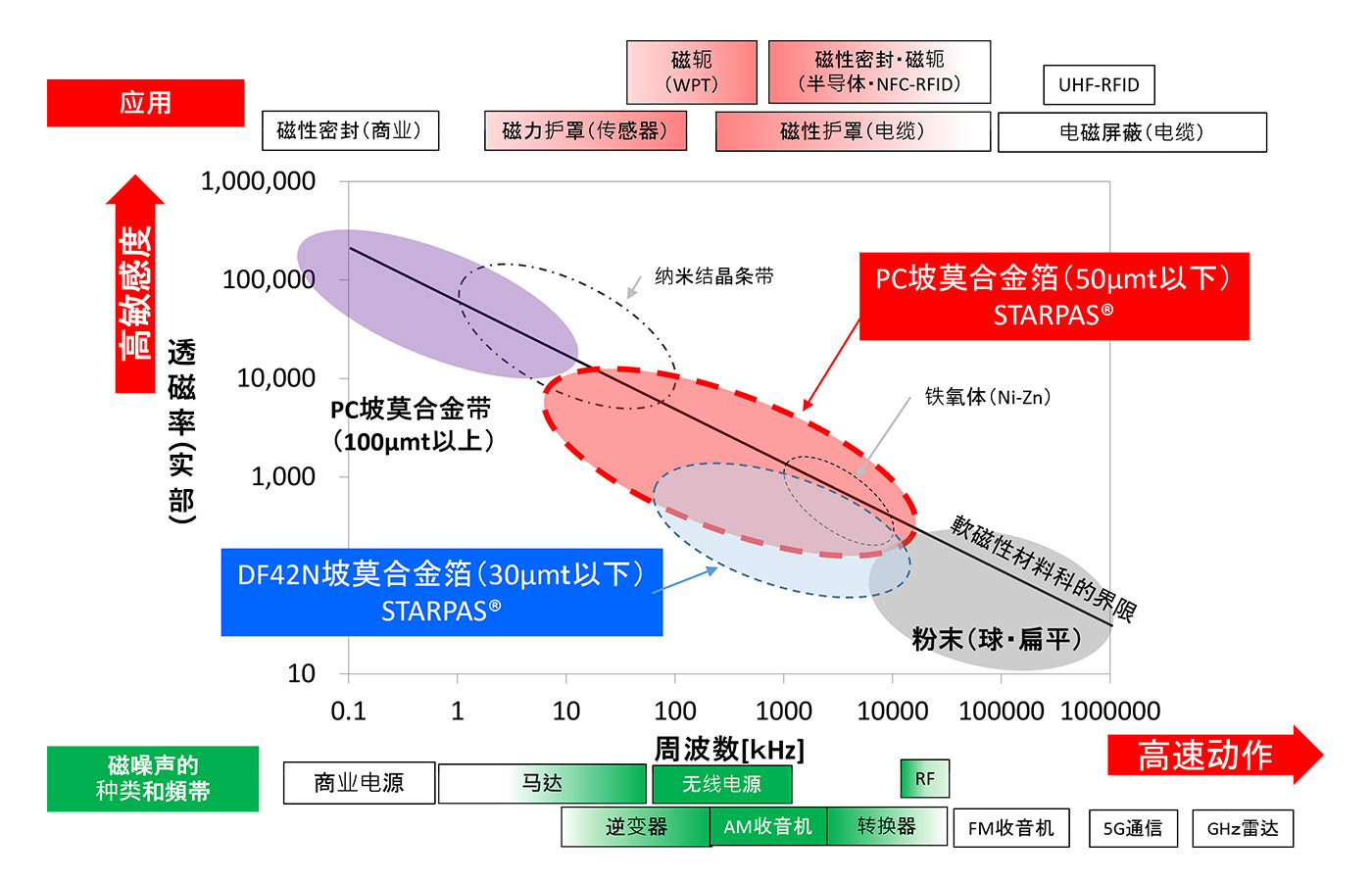

坡莫合金箔材的适应频带
可提供10kHz~10MHz频段的磁屏蔽磁轭材料。
STARPAS®-PC2S 适用于高敏感度用途

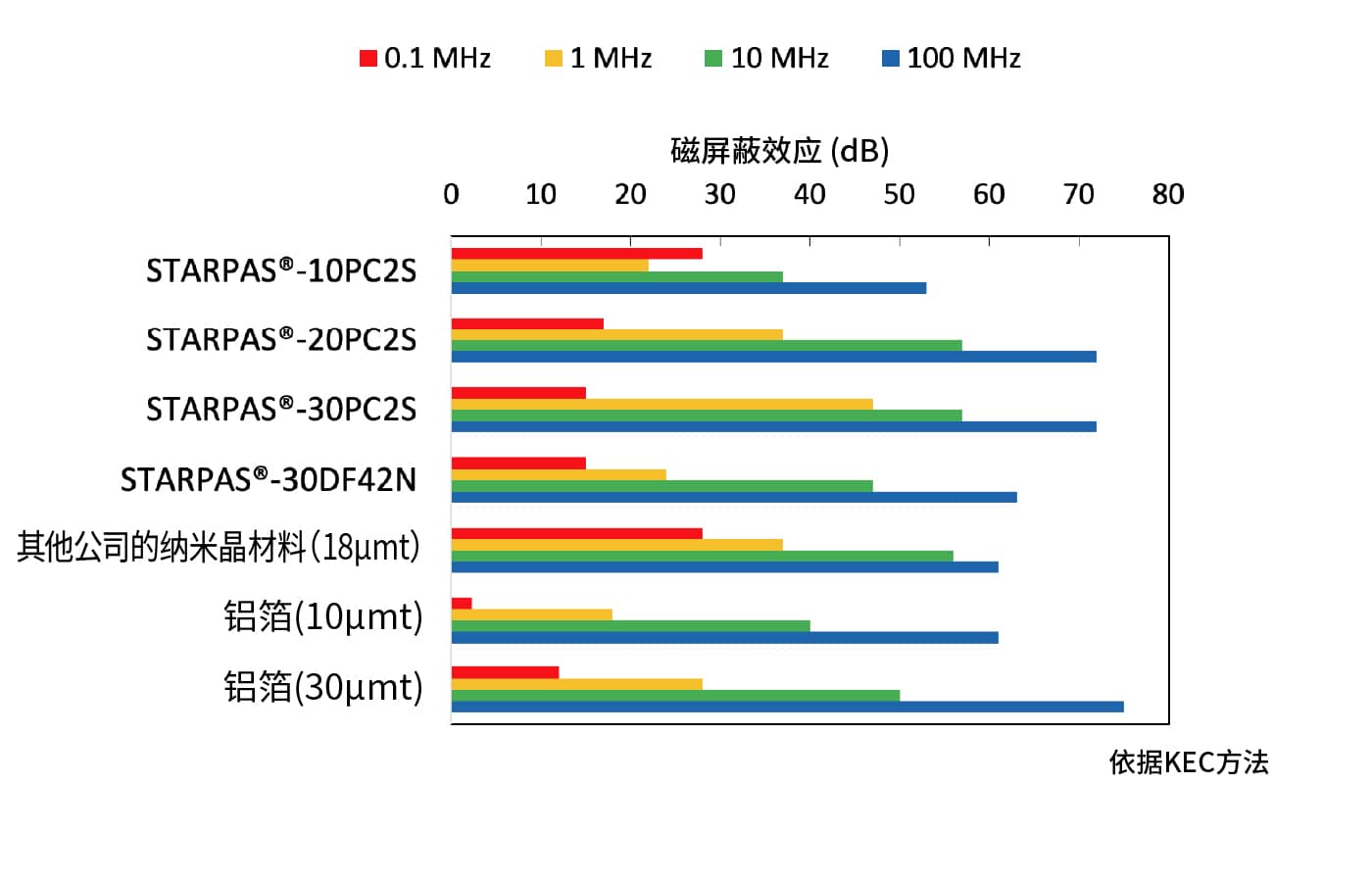

高频带的磁屏蔽性能
在1MHz下, 显示出铝（非磁性）所不具备的高屏蔽性能。即使在高频下，也能起到电磁波屏蔽的作用。

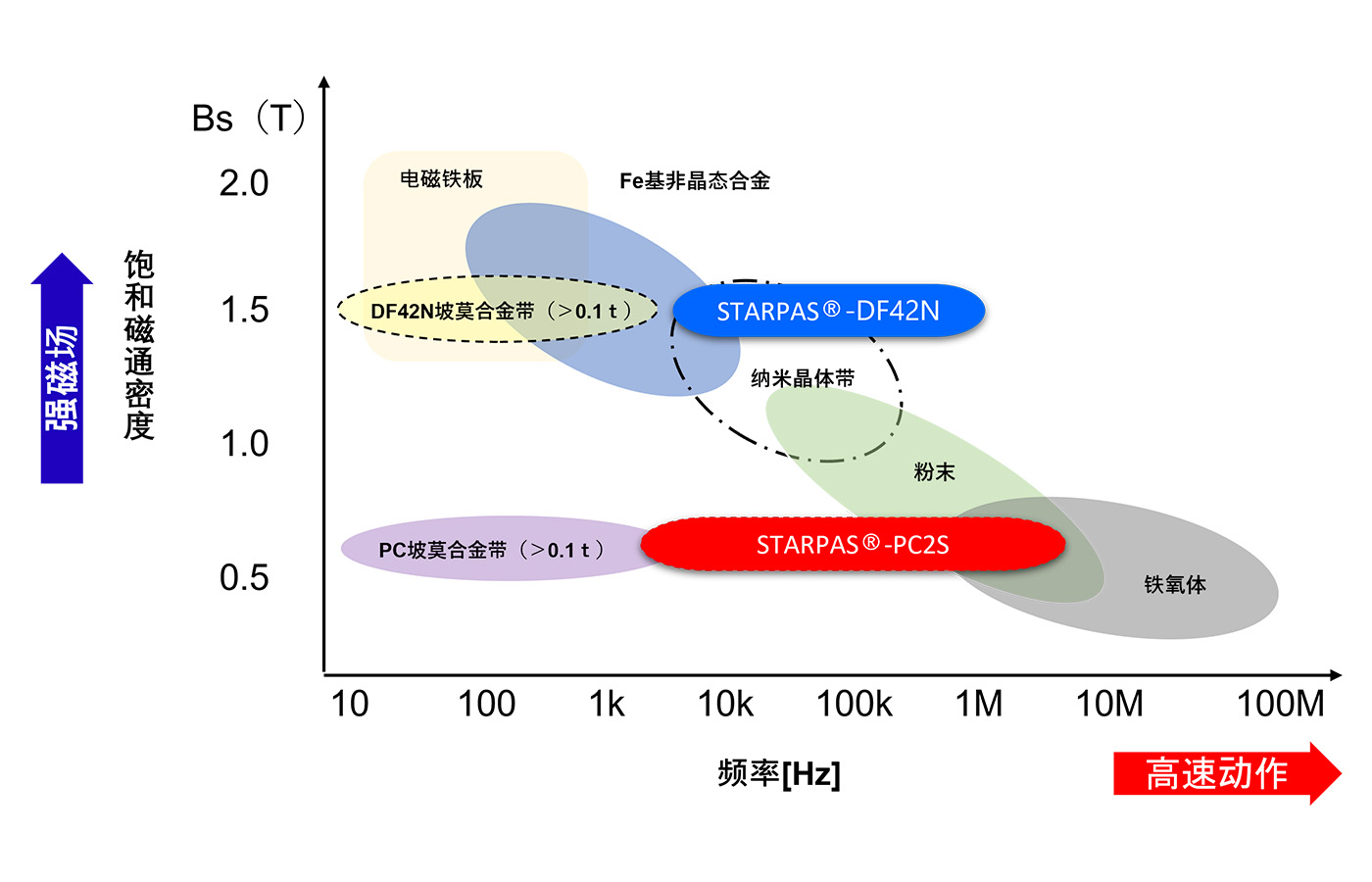

坡莫合金箔材的对应频带（表示磁场强度的饱和磁通密度）
可提供10kHz~10MHz频段的磁屏蔽磁轭材料。
STARPAS®-DF42N 适用于强磁场用途。

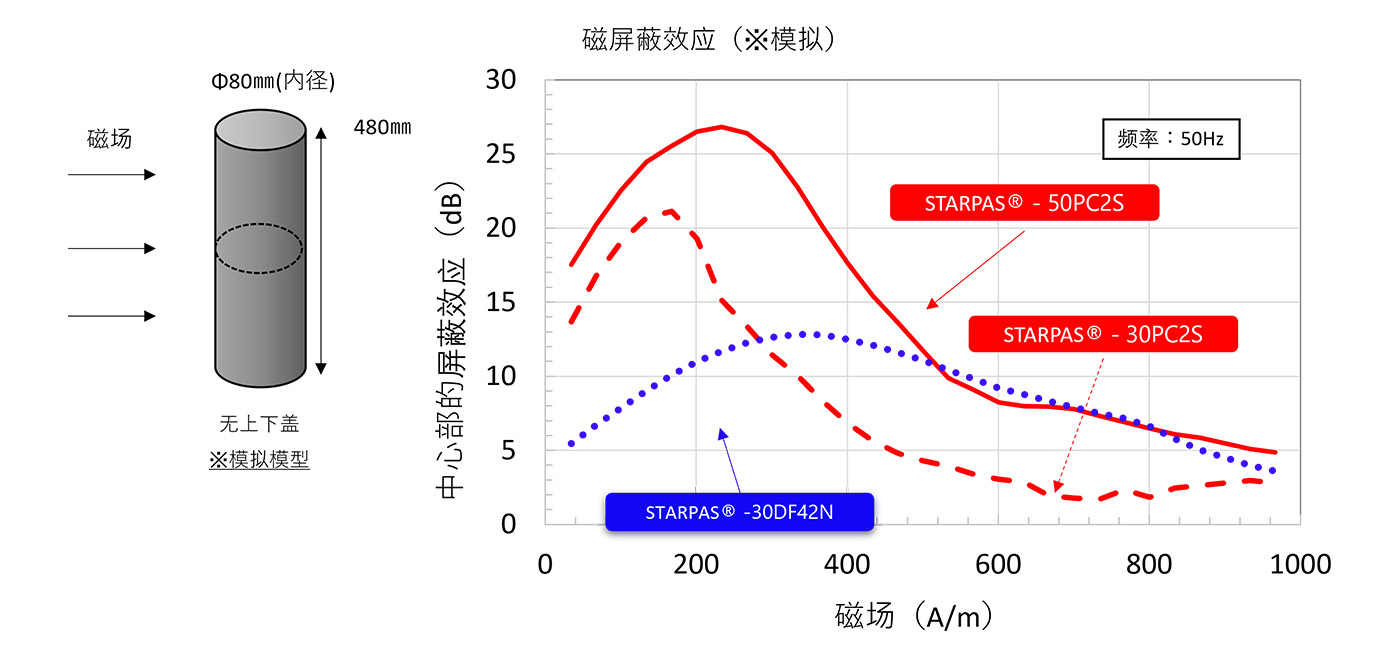

磁场强度对磁屏蔽性能的影响
STARPAS®-PC2S在弱磁场中显示出高屏蔽性能。STARPAS®-DF42N即使在强磁场中也能保持高屏蔽性能。
经磁场抗扰度测试（按照 ISO11452-8）的磁屏蔽性比较
将屏蔽材料垂直于磁场设置，以获得最严格的放置条件。
逆变器磁噪声抑制效果（EMI 屏蔽）
在逆变器电路板上方6mm处测定

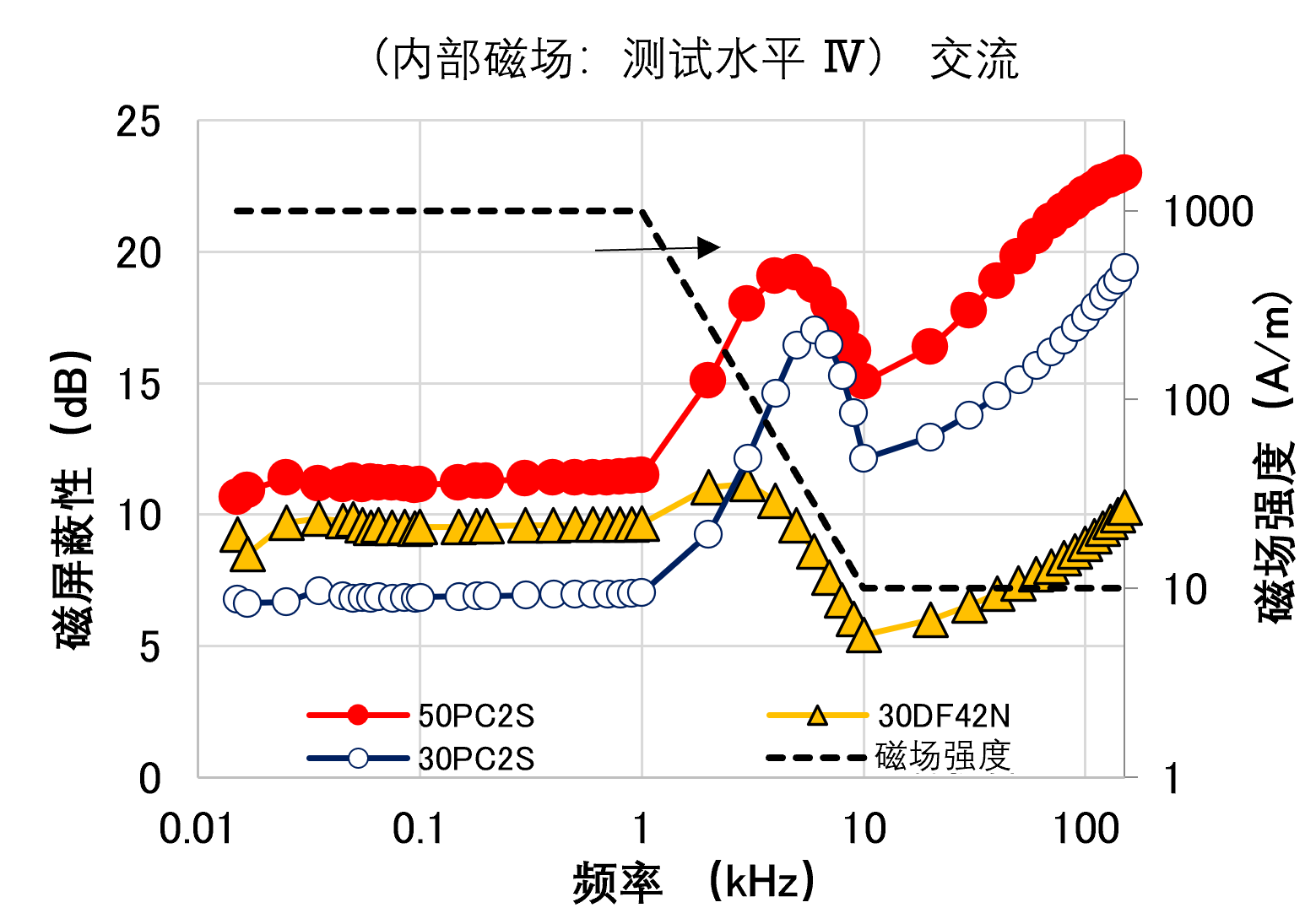

对半导体和传感器器件的磁噪声抑制效果（EMS 屏蔽）

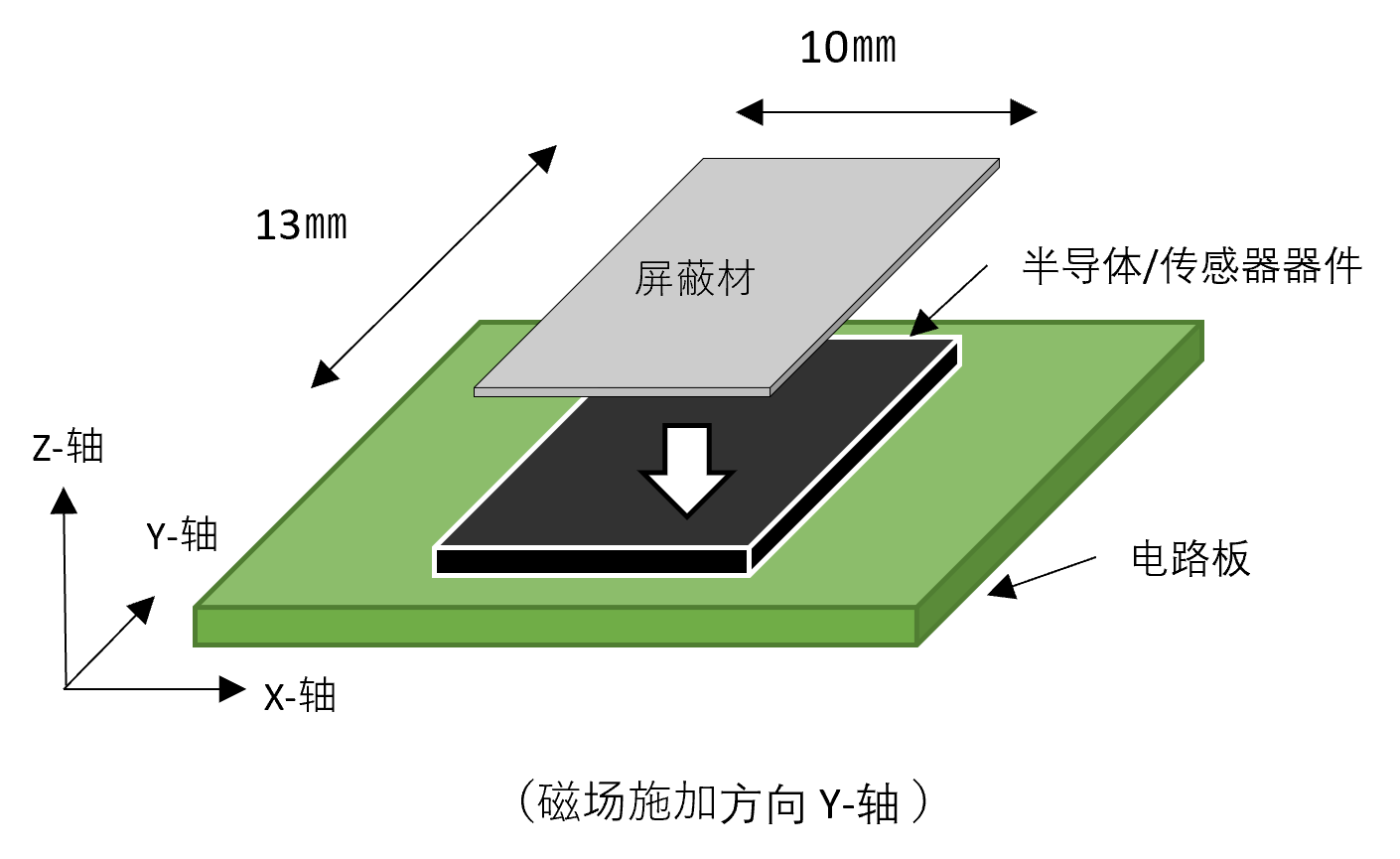

【仅在半导体、传感器器件上贴附屏蔽材料】
按照 ISO 11452-8_2015
磁场抗扰度测试（测试水平 Ⅳ）

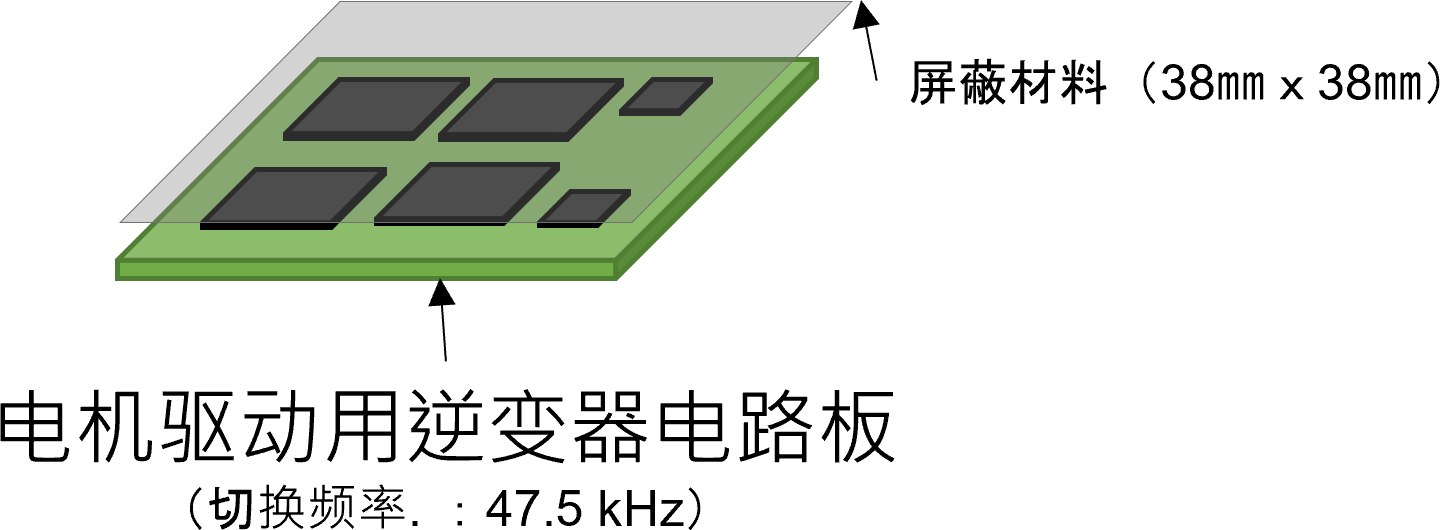

【在内插板的层中也附加屏蔽材料】

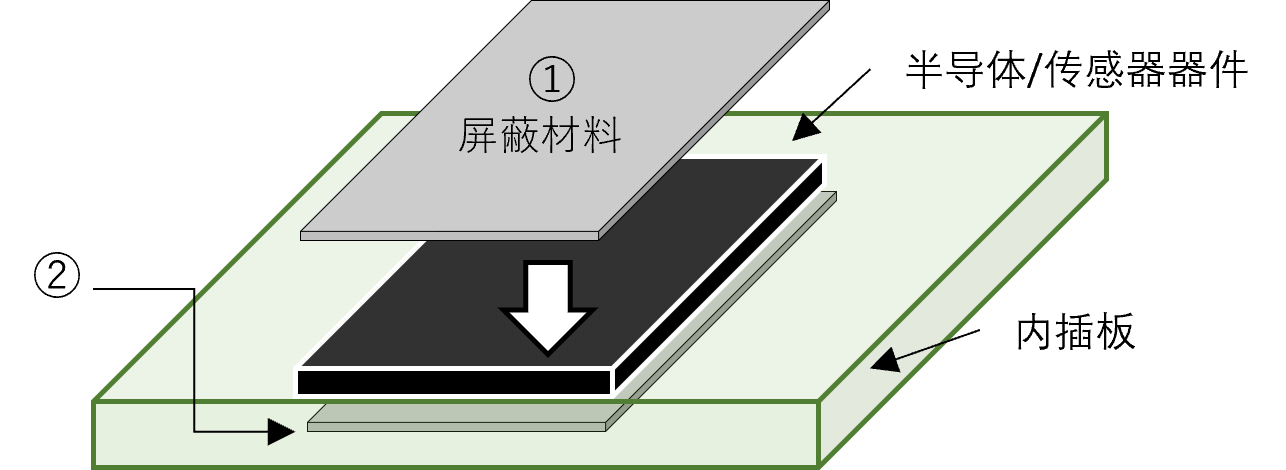

①仅在半导体、传感器器件上贴附屏蔽材料
②在内插板的层中附加屏蔽材料
（磁场施加方向Y-轴）

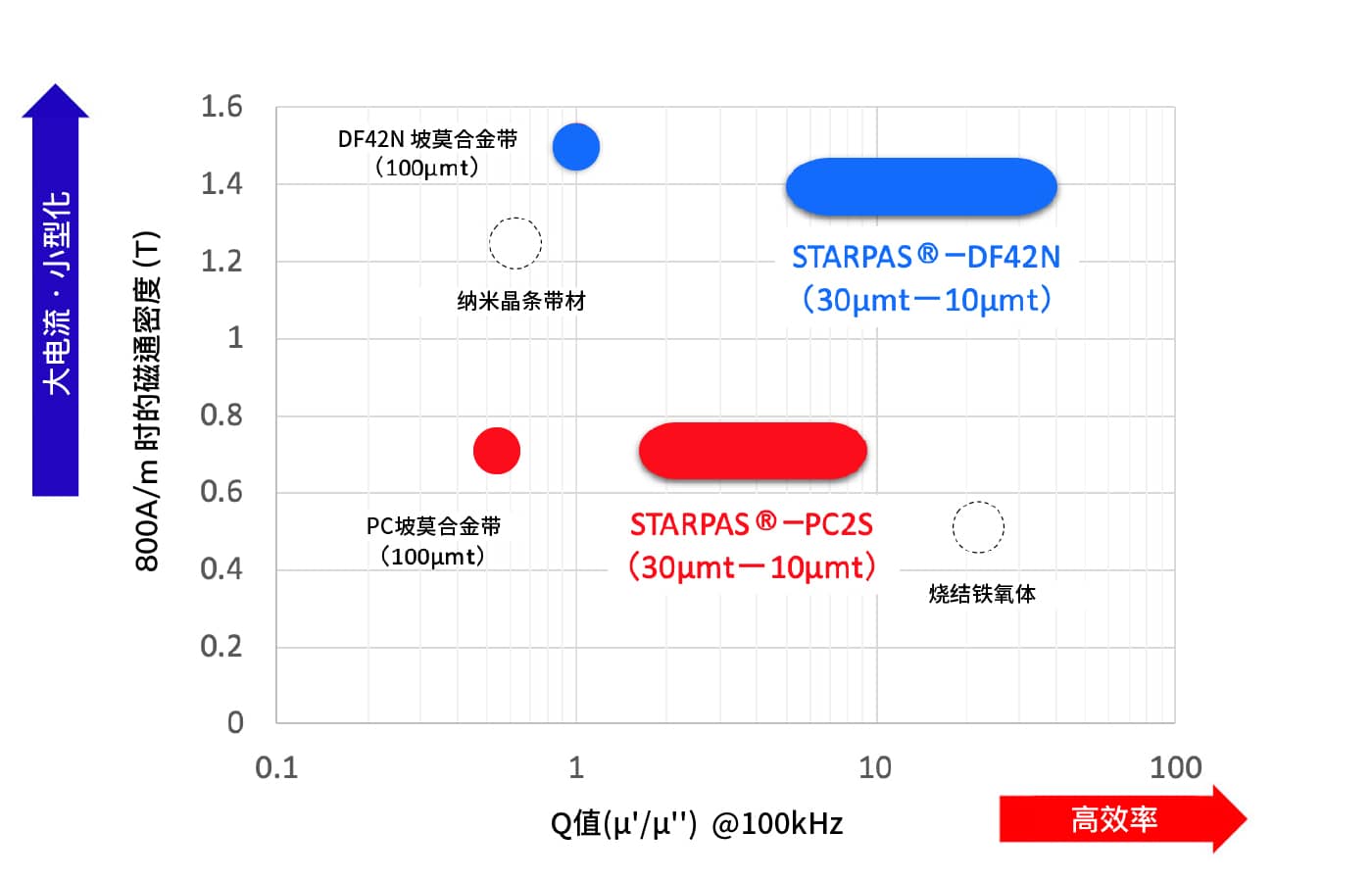

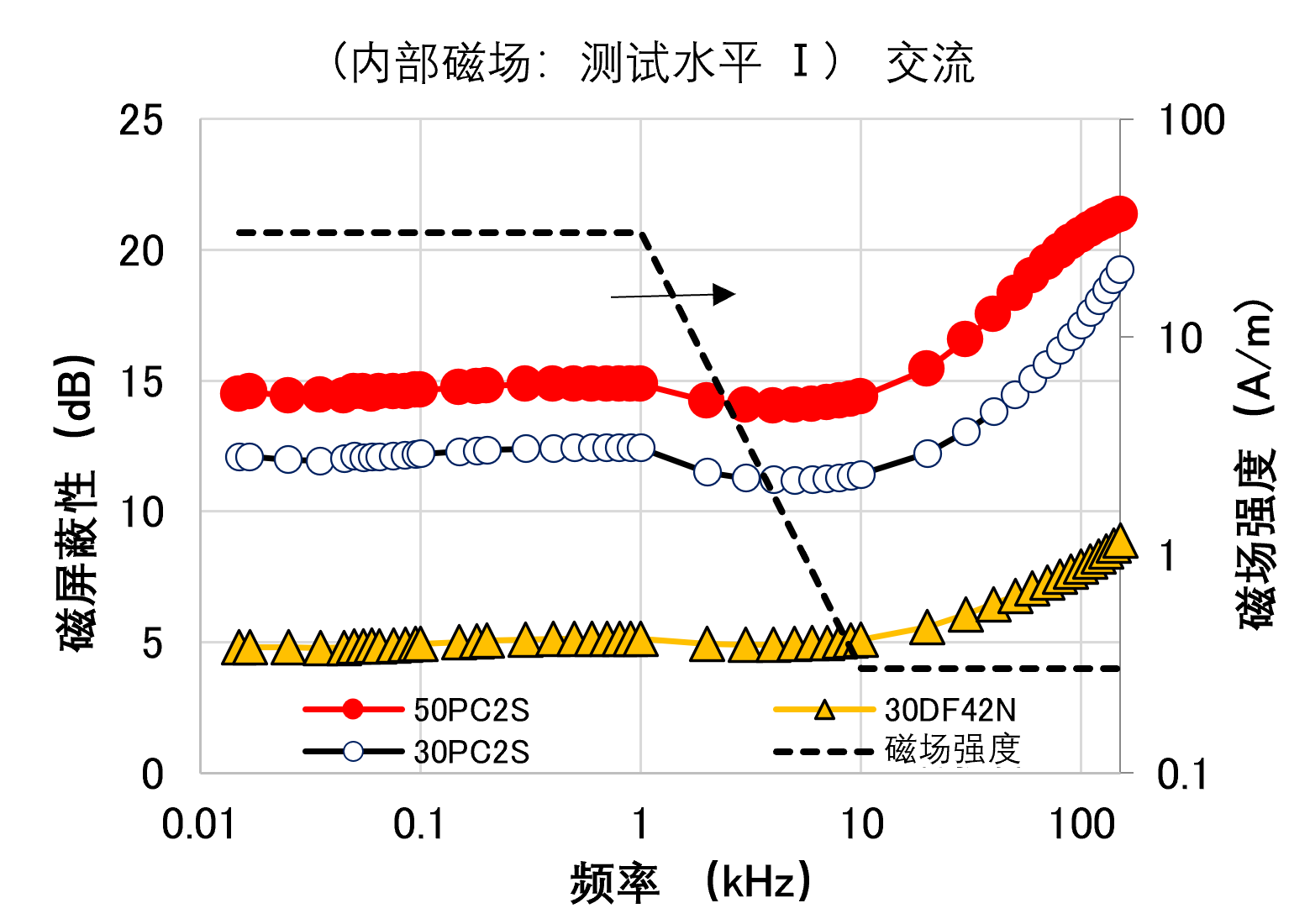

坡莫合金箔材的损耗性能
提供高效磁轭材(无线充电用薄片材)

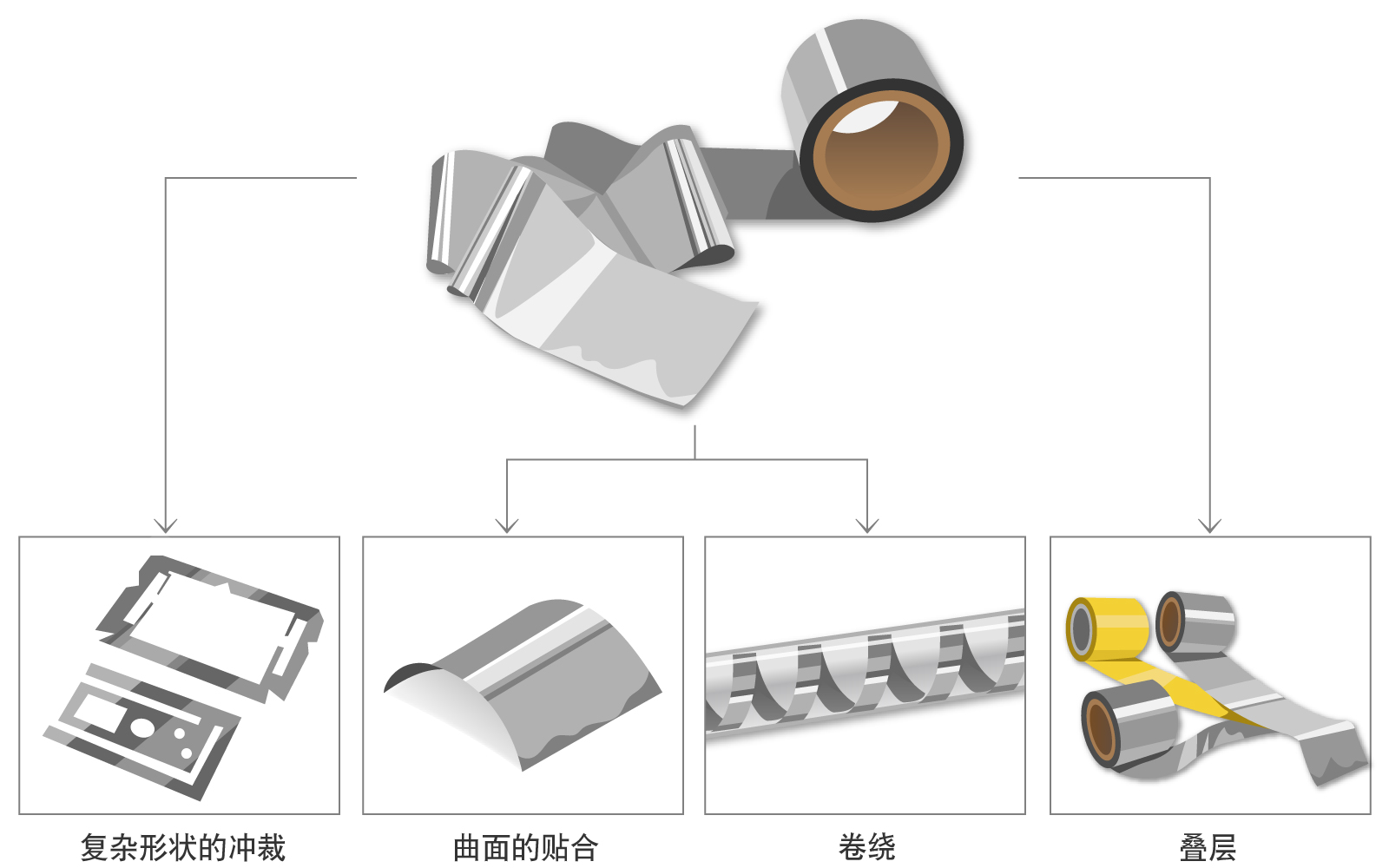

便于使用的材料性能
具有优异加工性的柔软材料, 应用对象广泛。
附有胶带及贴膜的产品系列
为了方便使用，推出高频用坡莫合金箔（金属箔）上附有胶带及贴膜的产品系列。
| 分類 | 材質 | 产品名称 | 规格 |
|---|---|---|---|
| 附有胶带 | MEN®PC-2S | STARPAS®-T-10/20/30/50PC2S | 宽100mm 金属箔/ 胶带(50μmt) |
| DF42N | STARPAS®-T-10/20/30DF42N | ||
| 贴膜产品 (单层) |
MEN®PC-2S | STARPAS®-T-10/20/30/50PC2S | 宽100mm(有效宽度 95mm) PET(50μm) /金属膜/ 胶带(50μmt) |
| DF42N | STARPAS®-T-10/20/30DF42N | ||
| 贴膜产品 (多层例) |
MEN®PB、DF42N | STARPAS®-L-10PB10DF42N | 定制规格 |
| MEN®PC-2S | STARPAS®-L-10PC2S10PC2 |
外观示例

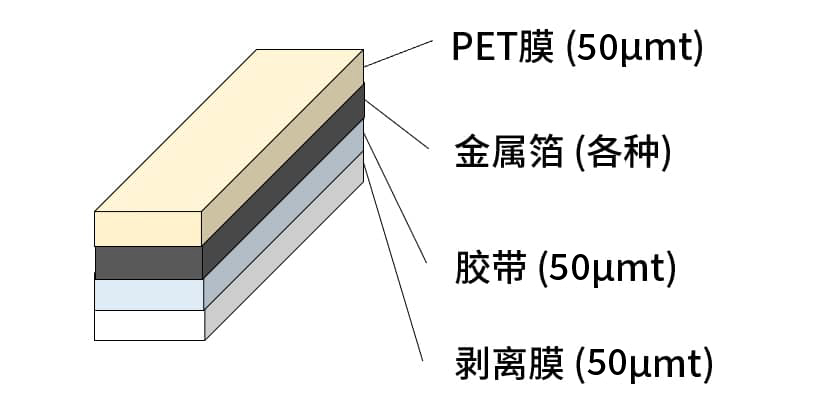

带PET贴膜的构成示例
