StarLED 点光源LED

产品系列

红外点光源LED

波长
(nm)
型号 尺寸 (μm) 光输出
(mW)
截止频率
(MHz)
特长 目录
发光
窗口
外形
L x W x T
@50mA @50mA
±20mA
855
MED8P51 160x40 580X360X250 2.0 长方圆窗口 PDF:1,123KB
MED8P53 Φ50 360X260X250 2.0 45 微小窗口 PDF:1,123KB
MED8P54 Φ150 480X300X250 2.4 25 高可靠性 PDF:1,121KB
MED8P67A Φ50 400X300X250 2.0 45 微小窗口
侧面杂散光抑制
PDF:1,121KB
MED8P56A Φ150 510X350X250 2.4 25 侧面杂散光抑制 PDF:1,121KB
MED8P73 Φ50 360X260X250 2.0 45 105℃对应 PDF:1,084KB
MED8P74 Φ150 480X300X250 2.4 25 105℃对应 PDF:1,083KB
MED8P62 Φ50 590X370X250 2.0 45 可搭载
微球透镜
PDF:1,128KB

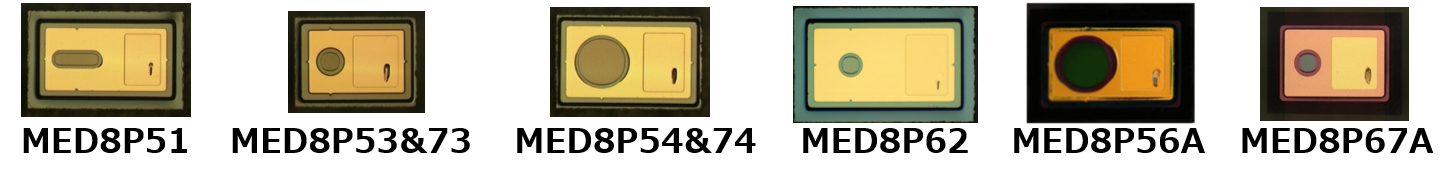

MED8P

红色点光源LED

波长
(nm)
型号 尺寸 (μm) 光输出
(mW)
截止频率
(MHz)
特长 目录
发光
窗口
外形
L x W x T
@50mA @50mA
±20mA
650
MED7P2 Φ160 480X300X250 1.0 高输出 PDF:1,098KB
MED7P3 Φ160 480X300X250 0.7 30 高速 PDF:1,126KB
MED7P4 150X40 480X300X250 0.9 长方圆窗口 PDF:1,409KB
MED7P5 Φ150 370X220X180 0.9 小型・高输出 PDF:1,094KB
MED7P7 Φ80 320X220X200 0.9 微小窗口 PDF:1,097KB
MED7P14 Φ160 520X340X150 2.0 高输出 PDF:1,100KB

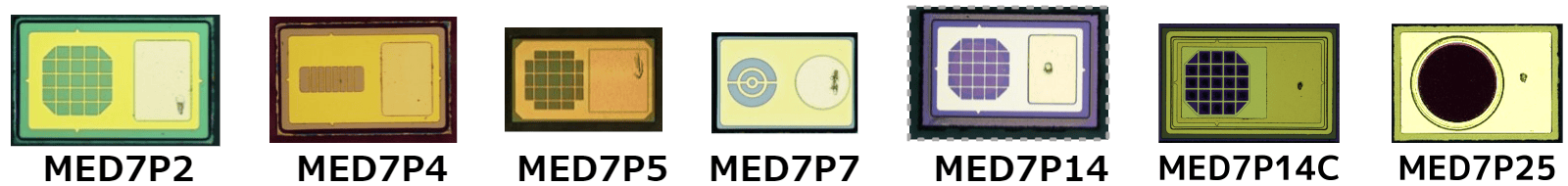

MED7P

红色点光源LED

型号
(nm)
光束角 光输出
(mW)
特长
FWHM(°)
@20mA
@50mA

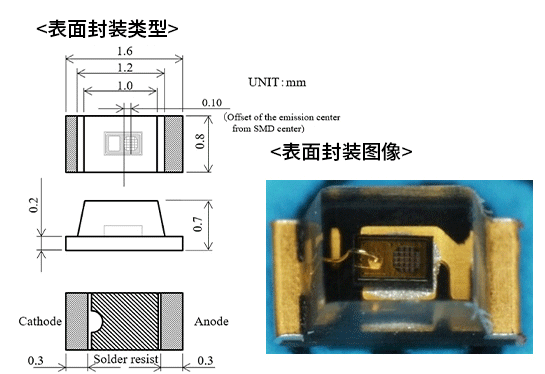

表面封装类型 MED7P14-SMF-1
650
130
5.7
薄型
金属罐型 MED8P53-M18F-2
850
120
2.0

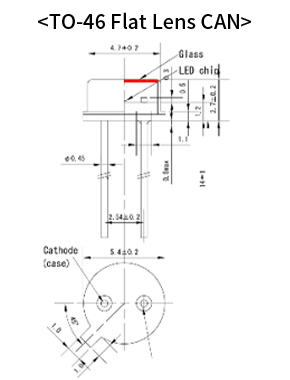

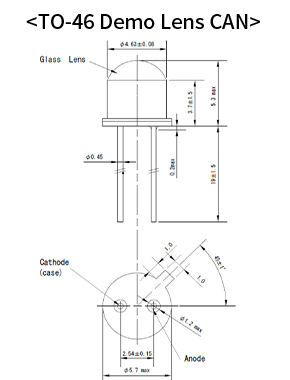

TO-46 flat lens
MED8P54-M46F-5
850
100
-
2.8
TO-46 flat lens
MED8P54-M18L-1
850
4
-
4.0

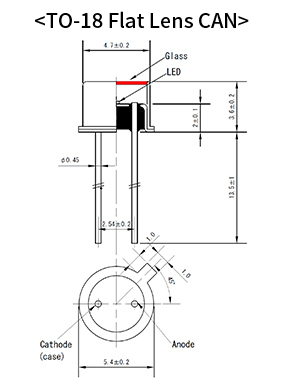

TO-18 dome lens

有关点光源LED的咨询 电子部材制品部 TEL:052-308-4991

电子邮件的咨询 直达产品担当者。确认内容后予以回复

特长

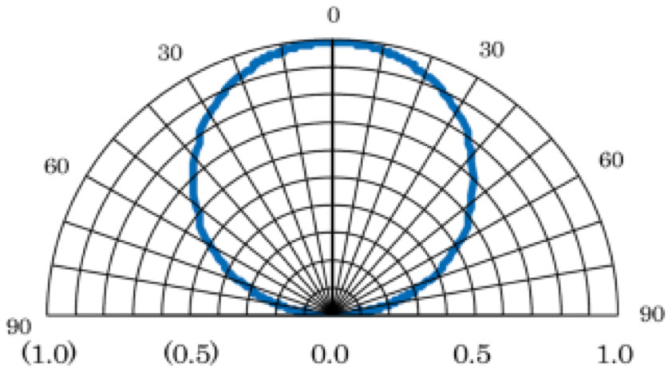

发光光强指向特性 角度[deg]

LED

相对光强度

  • 高可靠性
  • 微小发光窗口
  • 对称的指向性

丰富的产品

高温对应产品

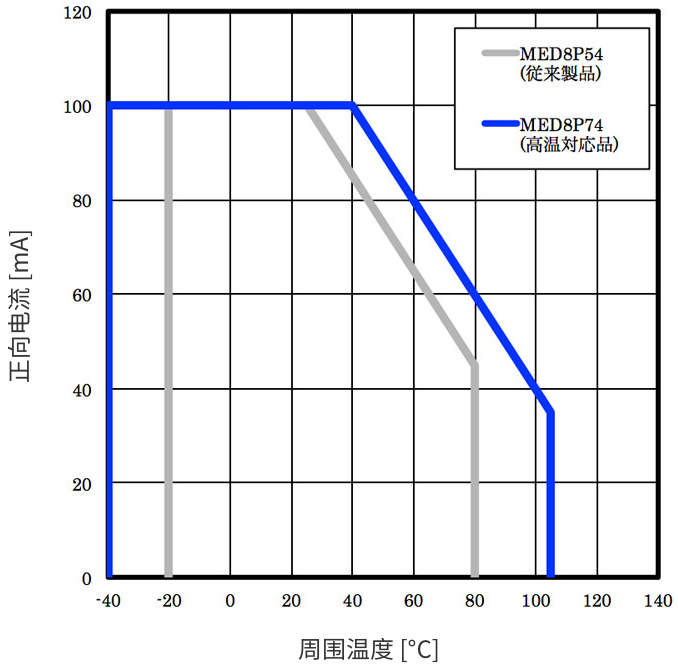

降额曲线的过去产品比较

LED
  • MED8P73
  • MED8P74

高温动作保证温度达到105℃。
最适合高温下使用的传感器用途

LED侧边漏光得到抑制。
最适合用于安装在光接收元件邻近的反射型编码器光源

侧面杂散光抑制产品

  • MED8P56A
  • MED8P67A

LED侧边漏光得到抑制。
最适合用于安装在光接收元件邻近的反射型编码器光源

通常品

侧面杂散光抑制品

可实装透镜产品

  • MED8P62

发光窗口和电极垫之间有较大空间。
通过直接实装微球透镜,
可抑制波前像差。

红色高输出产品

  • MED7P14

通过在发光层的下层贴上金属镜
来提高光提取效率。
与过去产品相比,光输出达到2倍。

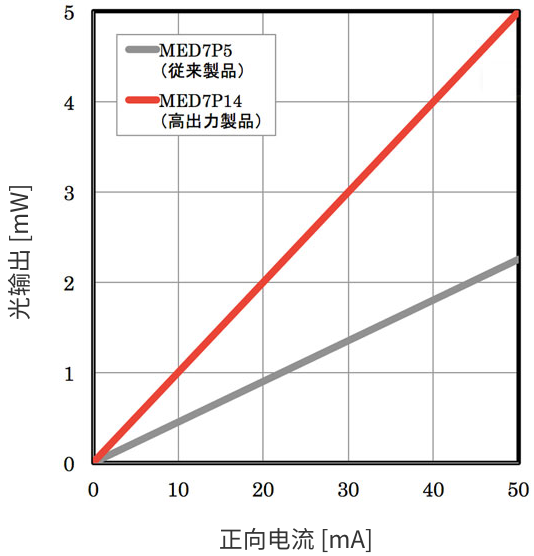

光输出的过去比较

主要应用

  • 光学编码器⇒实现高分辨率
  • 光电传感器⇒实现高精度

Star LED的发光部是较小点光源,所以可以提高传感器的精度及编码器的分辨率。

应用于编码器的场合

点光源LED

一般LED(面发光)

应用于光电传感器的场合

点光源LED

带透镜LED灯

一般LED(面发光)

带透镜LED灯
