2018年12月26日

大同特殊鋼株式会社

株式会社ダイドー電子

重希土類完全フリーネオジム磁石が、
Honda新型ハイブリッド車「インサイト」に採用

概要

大同特殊鋼株式会社(本社:名古屋市東区/社長:石黒 武 以下、大同特殊鋼)の完全子会社である株式会社ダイドー電子(本社:岐阜県中津川市/社長:野田 俊治 以下、ダイドー電子)が製造する重希土類※1完全フリーネオジム磁石が、本田技研工業株式会社(本社:東京都港区/社長:八郷 隆弘 以下、Honda)の新型ハイブリッド車「INSIGHT(インサイト)」(2018年12月14日発売)の2モーターハイブリッドシステム「SPORT HYBRID(スポーツハイブリッド) i-MMD※2」に採用されました。

ダイドー電子の重希土類完全フリーネオジム磁石は、Hondaの小型ハイブリッド車に2016年から既に採用されていますが、今回、小型ハイブリッド車よりもさらに高トルク、高出力が求められる中型ハイブリッド車の駆動モーターにも採用されました。

背景

ハイブリッド車など電動車の駆動モーターには、世界最強の磁力を持つネオジム磁石が使用されており、今後、急激な需要拡大が見込まれています。ハイブリッド車用駆動モーターにおいてネオジム磁石は高温環境下で使用されるため、高い耐熱性が要求されます。その耐熱性を確保するために、従来は重希土類元素(ジスプロシウム、テルビウム)が磁石に添加されてきました。しかし重希土類元素は世界的に有力鉱床が偏在し、希少金属(レアメタル)にも分類されるため、安定調達や材料コストが課題であるといわれています。

一般にその対策として、①完全重希土類フリー化技術開発、②希少な重希土類資源を高効率に有効活用する技術開発、③新たな資源開発、④リサイクル技術開発、⑤代替技術開発など、様々な取り組みが行われています。昨今、急激に進行しつつある自動車の電動化を永久磁石の分野で支えていくためには、いずれも重要な取り組みであり、これらの取り組みを通じて磁石業界として多様な選択肢を提供することが、必要不可欠であると考えています。

そのような中、大同特殊鋼、ダイドー電子とHondaは2016年9月、ハイブリッド車用駆動モーターに適用可能な高耐熱性と高磁力を兼ね備えた、重希土類完全フリー熱間加工ネオジム磁石を世界で初めて※3実用化しました。ダイドー電子では、ネオジム磁石を一般的な製造工法である焼結工法ではなく、熱間加工法により製造しています。熱間加工法は、ナノレベルの結晶粒を高度に配向させることができる技術で、一般的な焼結磁石の10分の1程度の微細な結晶粒組織を得ることができ、より高い耐熱性が実現可能です。この熱間加工法とHondaのモーター設計技術の進化により、ハイブリッド車駆動モーター用に実用化された重希土類完全フリー熱間加工磁石は、Honda製1モーターハイブリッドシステム「SPORT HYBRID i-DCD※4」を搭載する小型ハイブリッド車に採用され、以降、当社はその量産拡大を図って参りました。

開発内容

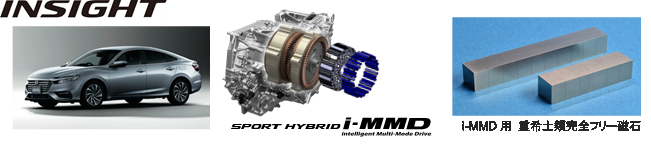

今回、2016年の小型ハイブリッド車向けでの実用化に続き、さらに高トルク、高出力が求められる、Honda製2モーターハイブリッドシステム「SPORT HYBRID i-MMD」を搭載する中型ハイブリッド車にも、重希土類完全フリー磁石が採用されました。課題となる耐熱性は、熱間加工法により磁石の耐熱性を高めると共に、磁石形状の適正化を始めとするモーター磁気回路の新規開発、また、モーター内で磁石を積極的に冷却する軸芯冷却構造の採用などにより達成されました。Hondaにより開発された軸芯冷却構造は、ローターの回転中心であるシャフト内に冷媒であるATFを供給し、遠心力を利用してローターを直接冷却する方式です。ステーター上部からATFを滴下する従来方式と合わせて採用することで、冷却性能が向上されています※5。

今後

当社は今後、需要状況に応じ、随時、重希土類完全フリーネオジム磁石の生産拡大を図っていく方針です。永久磁石は急激に進行しつつある自動車の電動化シフトの中で需要が拡大する一方、資源課題を抱えていますが、当社は重希土類完全フリー化技術により選択肢の多様化を図ることで、自動車の電動化に貢献すると共に、今後、拡大が期待される磁石事業の育成を図っていきたいと考えています。

  • ※1: 希土類(レアアース)の区分の一つ。軽希土類、中希土類、重希土類の3つに分類。
  • ※2: i-MMDは、Intelligent Multi Mode Drive(インテリジェント・マルチ・モード・ドライブ)の略。
  • ※3: 大同特殊鋼調べ。
  • ※4: i-DCDは、Intelligent Dual Clutch Drive(インテリジェント・デュアル・クラッチ・ドライブ)の略。
  • ※5: INSIGHT PRESS INFORMATION資料 (https://www.honda.co.jp/factbook/auto/INSIGHT/201812/)
    および青木忠信, 伊東悠太, 内藤友和, 平西亨:「高出力モータへの重希土類フリー磁石適用技術」,
    自動車技術会 2018年秋季大会学術講演会講演予稿集より。

お問い合わせ先

株式会社 ダイドー電子 技術部 吉川 紀夫・服部 篤

TEL:0573-68-6196
