特長
- 等方性ボンド磁石として最高レベルの磁気特性
NdFeB系ボンド磁石を超え(BH)max〜112kJ/m3 - 優れた耐食性
無塗装でも錆びにくい - 優れた熱安定性
磁束密度の温度係数 α -0.06 ～ -0.07% /°C (23 ～ 120°C) - 長期熱安定性
NdFeB系ボンド磁石に比べ、長期的な熱安定性に優れる - 様々な樹脂との複合化
射出成形の場合、耐熱性、耐薬品性などに優れるPPS
(ポリフェニレンサルファイド)系樹脂への適用も可能 - 着磁性
NdFeB系ボンド磁石に比べ高い磁界が必要
※当社研究所にて着磁技術開発のご支援も可能です。

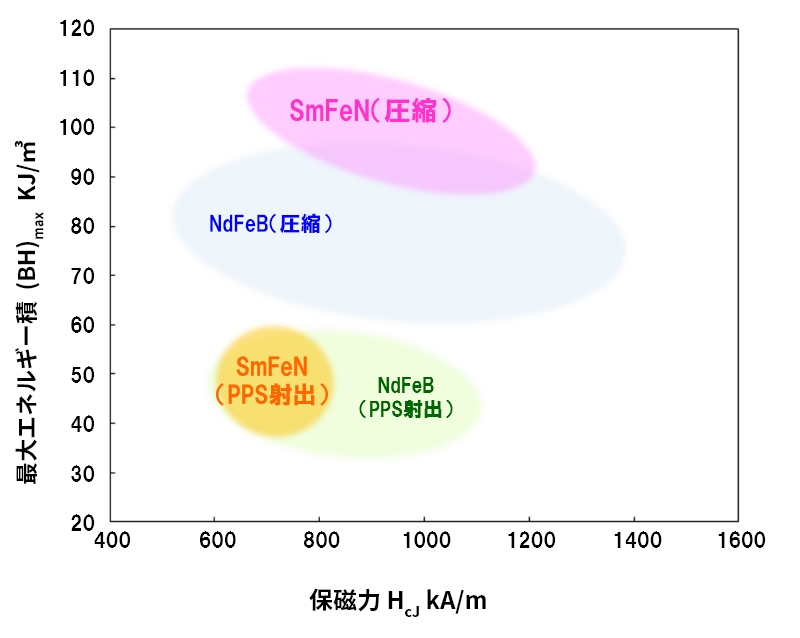

大同特殊鋼グループの等方性ボンド磁石 特性領域比較

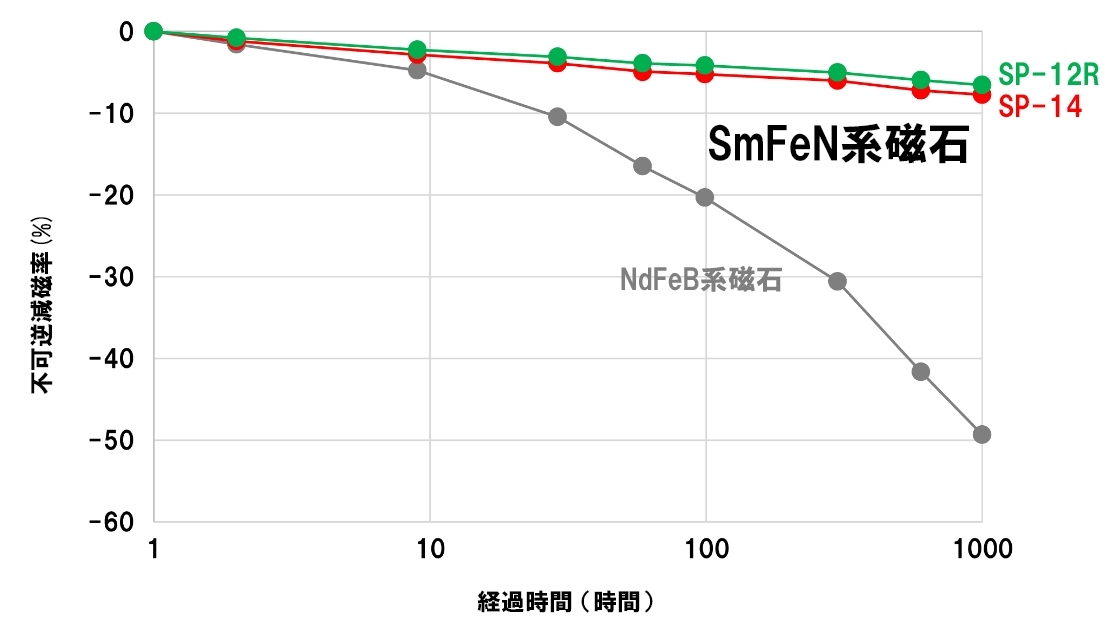

等方性ボンド磁石の長期熱安定性評価 *1
*1 圧縮成形ボンド磁石、150℃,1時間保持以降の変化率
(試料形状：直径10mm,高さ7mm円柱,コーティング：無し)
機械的性質
高耐熱化要求の高まりにともない高保磁力仕様を新たに製品化。(今後ラインナップ拡充予定)
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| 【標準仕様】 SP-14 圧縮成形 |
|||
| 残留磁束密度 Br | mT(kG) | 750～820(7.5～8.2) | |
| 保磁力 HcB | kA/m(kOe) | 450～520(5.7～6.5) | |
| 保磁力 HcJ | kA/m(kOe) | 670～800(8.4～10.1) | |
| 最大エネルギー積(BH)max | kJ/m3(MGOe) | 98～112(12.3～14.1) | |
| 可逆透磁率 μrec | – | 1.15～1.20 | |
| 温度係数(残留磁束密度 Br) α (23～120 ℃) |
%/℃ | -0.07 | |
| 密度 ρ | kg/m3 | 5,800～6,400 | |
| 熱膨張係数 | 10-6/℃(20～100℃) | 12.6 | |
| 曲げ強度 | MPa(kgf/mm2) | 52(5.3) | |
| 曲げ弾性率 | MPa(kgf/mm2) | 10,800(1,100) | |
| 圧環強度 | MPa(kgf/mm2) | 54(5.5) | |
※注意事項※
- この資料に掲載した図・表の特性は弊社標準テストピースによる測定値で保証値ではありません。
- また、各諸特性は、磁石の形状・寸法により異なりますので、製品実形状でご確認されることを推奨します。
- 尚、保証特性は形状・寸法別にご相談の上設定させて頂きます。
- この内容は予告なく変更することがあります。
技術データ/試験結果

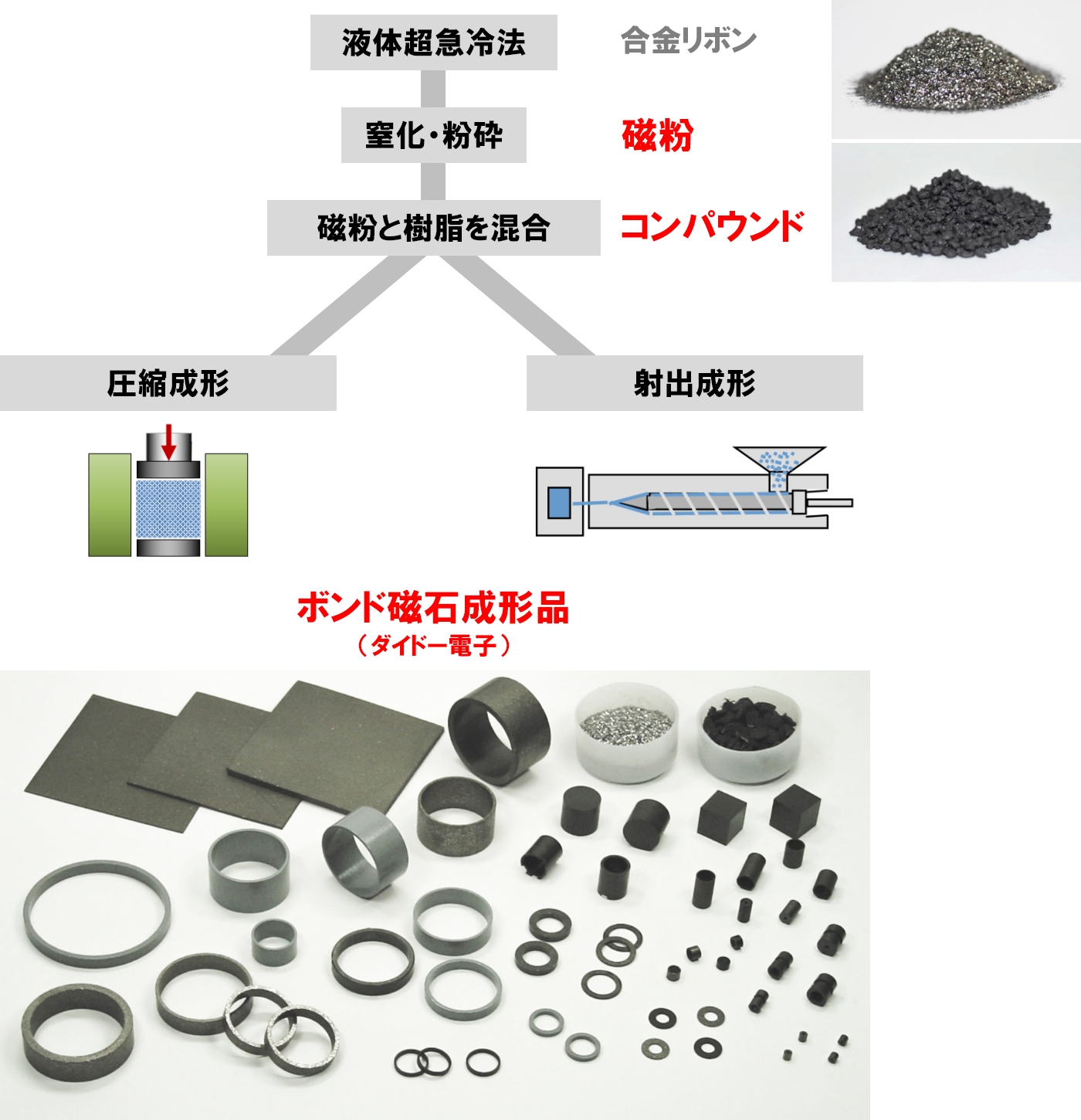

等方性SmFeNボンド磁石の製造工程
大同特殊鋼グループは、等方性SmFeN磁粉、ボンド磁石用コンパウンド(磁粉と樹脂を混合)、及びボンド磁石成形品(圧縮成形、射出成形)の製造・販売を行っています。
圧縮成形ボンド磁石の代表減磁曲線

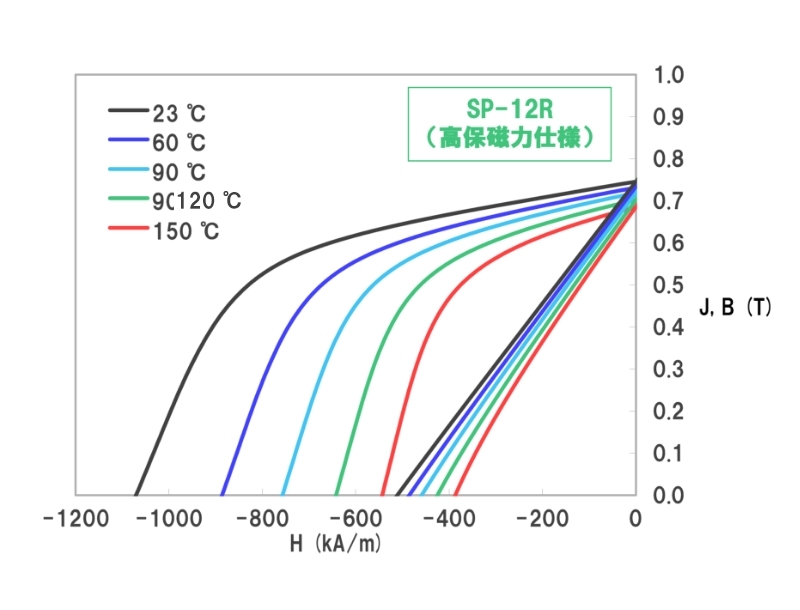

圧縮成形ボンド磁石の高温磁気特性
減磁曲線(23～150℃)
製品の仕様
圧縮成形ボンド磁石の耐食性
湿潤環境での暴露試験後の磁石外観 80℃ x 95% RH x 300hrs
等方性SmFeNボンド磁石は優れた耐食性（無塗装でも錆びにくい）を示します。

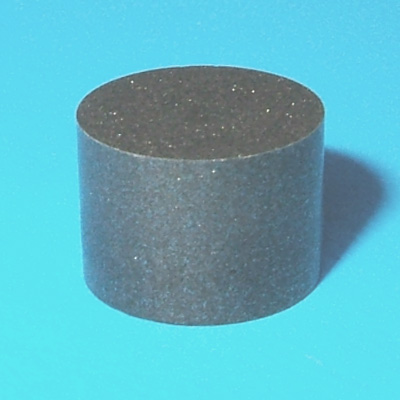

SmFeNボンド磁石
SP-14(圧縮成形磁石)

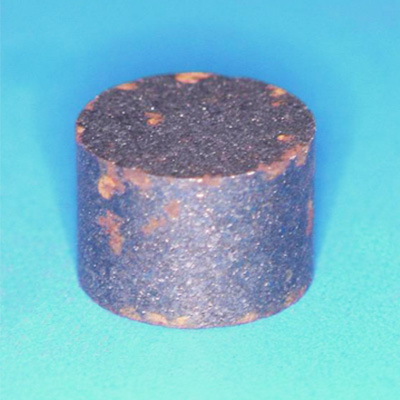

【比較】NdFeB系磁石
(圧縮成形磁石)
水中浸漬試験結果 (70℃、1時間水中浸漬後の変化率) *2
*2 圧縮成形ボンド磁石、コーティング：無し、試料形状：直径10mm, 高さ7mm 円柱
