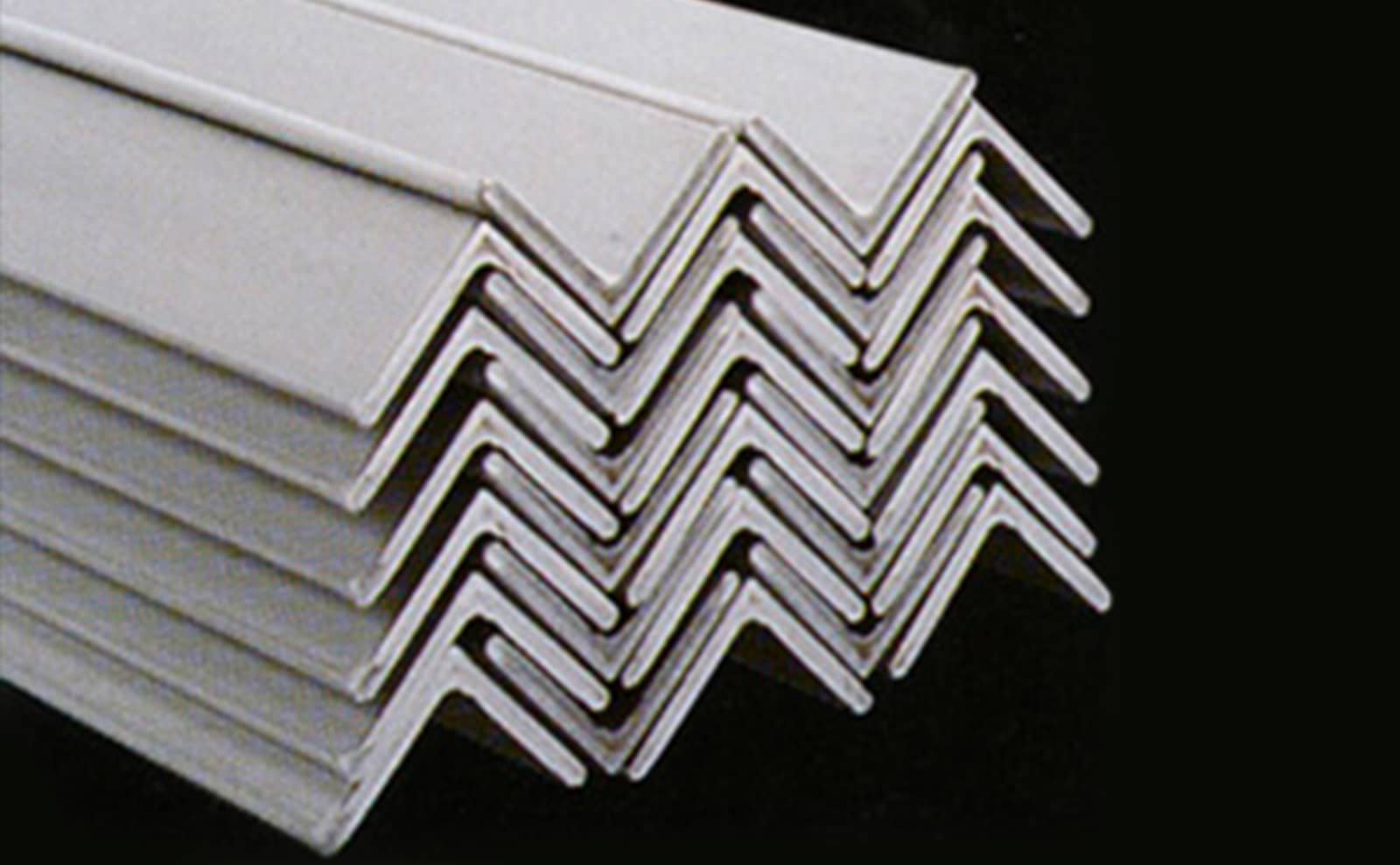

山形鋼(アングル)

山形鋼(アングル)

特長

  • SUS304の他、多彩な鋼種で製造可能です。
  • インチサイズ、不等辺アングルも製造可能です。
  • 最適化学成分の調整と熱処理により耐食性と切削加工性の向上が図られています。
  • ヘアライン研磨品(標準品#240)の在庫もあります。その他の肌品位もご相談ください。

用途

化学機械関係、医療機器、原子力関係、公害防止機器、各種工場施設、厨房器具、装飾用建材等

製造可能範囲

厚さ(in)
1/8 3/16 1/4 5/16 3/8 1/2

(in)
3/4 .603 .833
1 .813 1.16 1.49
1 1/4 1.03 1.49 1.92
1 1/2 1.25 1.81 2.35 2.83
2 1.71 2.49 3.23 3.93 4.64
2 1/2 3.16 4.13 5.04 5.97
3 4.99 6.11 7.26 9.41
4 6.79 8.27 9.88 13.0
  • 欄内の数値はSUS304の単位質量(lbs/ft)

寸法許容差 等辺アングルの厚さと辺の許容差(mm)

厚さ(mm)
3 4 5 6 7 8 9 10

(mm)
20 ±1.0 ±0.4 ±0.4
25 ±0.5 ±0.5 ±0.5 ±0.5
30 ±0.5 ±0.5 ±0.5 ±0.5
35 ±0.6 ±0.6 ±0.6 ±0.6
40 ±0.6 ±0.6 ±0.6 ±0.6 ±0.6
45 ±2.0 ±0.6 ±0.6 ±0.6 ±0.6 ±0.6
50 ±0.6 ±0.6 ±0.6 ±0.6 ±0.6 ±0.6 ±0.6
60 ±3.0 ±0.6 ±0.6 ±0.7 ±0.7 ±0.7
65 ±0.6 ±0.6 ±0.7 ±0.7 ±0.7
70 ±0.6 ±0.7 ±0.7
75 ±0.6 ±0.7 ±0.7 ±0.7
80 ±0.6 ±0.7 ±0.7 ±0.7
90 ±0.6 ±0.7 ±0.7 ±0.7 ±0.7
100 ±0.6 ±0.7 ±0.7 ±0.7 ±0.7

直角度 : 90°±2°
曲 り : 長さ1mにつき3mm以下。全長につき3mm×全長(m)/1m 以下
長 さ : +40,-0mm

断面形状と断面特性

断面形状と断面特性
標準断面寸法 (mm) 断面積 (cm2) 重心の位置 (cm) 断面二次モーメント(cm4) 断面二次半径 (cm) 断面係数(cm3)
A×B t r1 r2 a Cx=Cy Ix=Iy 最大Iu 最小Iv ix=iy 最大iu 最小iv Zx=Zy
20×20 3 4 2 1.127 0.60 0.39 0.61 0.16 0.59 0.74 0.38 0.28
25×25 3 4 2 1.427 0.72 0.80 1.26 0.33 0.75 0.94 0.48 0.45
30×30 3 4 2 1.727 0.84 1.42 2.26 0.59 0.91 1.14 0.58 0.66
30×30 4 4 3 2.236 0.88 1.77 2.81 0.74 0.89 1.12 0.57 0.84
30×30 5 4 3 2.746 0.92 2.14 3.37 0.91 0.88 1.11 0.57 1.03
30×30 6 4 4 3.206 0.94 2.41 3.79 1.04 0.87 1.09 0.57 1.17
40×40 3 4.5 2 2.336 1.09 3.53 5.60 1.46 1.23 1.55 0.79 1.21
40×40 4 4.5 3 3.045 1.12 4.46 7.09 1.84 1.21 1.53 0.78 1.55
40×40 5 4.5 3 3.755 1.17 5.42 8.59 2.25 1.20 1.51 0.77 1.91
40×40 6 4.5 4 4.415 1.20 6.19 9.79 2.58 1.18 1.49 0.76 2.21
50×50 4 6.5 3 3.892 1.37 9.06 14.4 3.76 1.53 1.92 0.98 2.49
50×50 5 6.5 3 4.802 1.41 11.1 17.5 4.58 1.52 1.91 0.98 3.08
50×50 6 6.5 4.5 5.644 1.44 12.6 20.0 5.20 1.50 1.88 0.96 3.55
60×60 6 6.5 4 6.862 1.69 22.8 36.1 9.40 1.82 2.29 1.17 5.29
65×65 6 8.5 4 7.527 1.81 29.4 46.6 12.2 1.98 2.49 1.27 6.26
65×65 8 8.5 6 9.761 1.88 36.8 58.3 15.3 1.94 2.44 1.25 7.96
70×70 7 8.5 5 9.358 1.97 41.5 65.7 17.3 2.11 2.65 1.36 8.25
75×75 6 8.5 4 8.727 2.06 46.1 73.2 19.0 2.30 2.90 1.48 8.47
75×75 9 8.5 6 12.69 2.17 64.4 102 26.7 2.25 2.84 1.45 12.1
80×80 8 8.5 6 12.16 2.25 71.2 113 29.3 2.42 3.05 1.55 12.4
90×90 9 10 6 15.45 2.54 114 183 44.4 2.72 3.44 1.70 17.6
100×100 8 10 6 15.42 2.75 145 230 59.3 3.07 3.86 1.96 20.0
100×100 10 10 7 19.00 2.82 175 278 72.0 3.04 3.83 1.95 24.4
