STARCUT™ 13Cr

特長・化学成分

※STARCUTは大同特殊鋼株式会社の登録商標または商標です

代表成分

大同鋼種	化学成分 (mass%)
	C	Si	Mn	S	Cr	快削元素	特殊元素
STARCUT 13Cr	0.01	0.1	1.3	>0.15	13.6	添加 ※鉛は未添加	添加

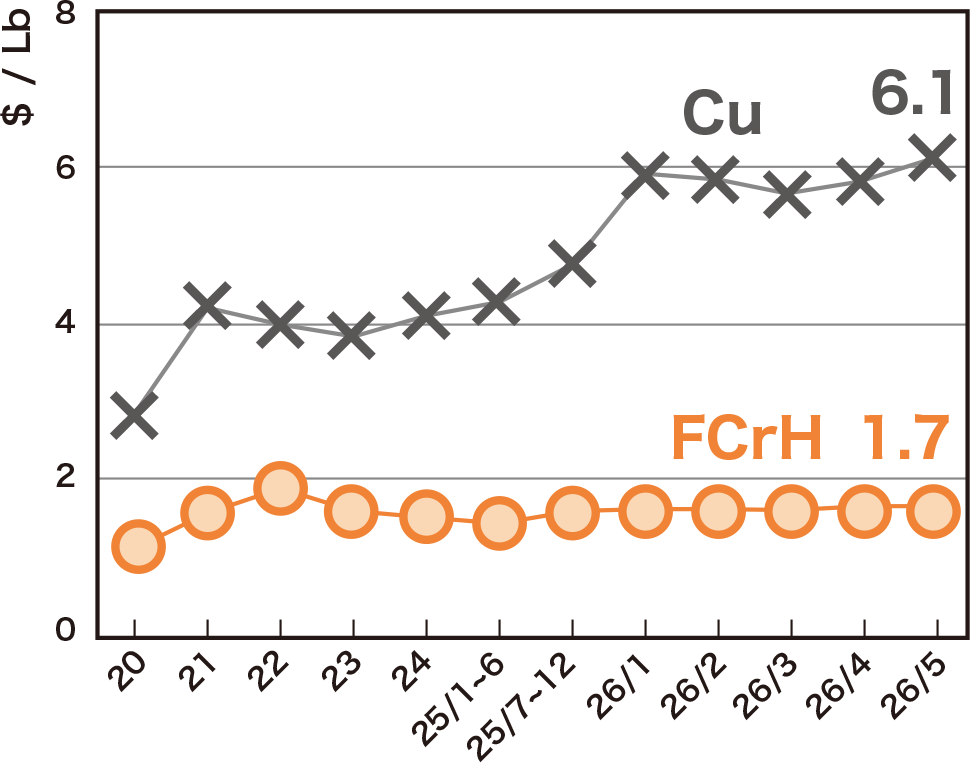

被削性

代表的な快削ステンレスである、SUS303対比では6.6倍、SUS304対比では10.8倍のドリル被削性を誇ります。
（快削黄銅対比では劣ります）

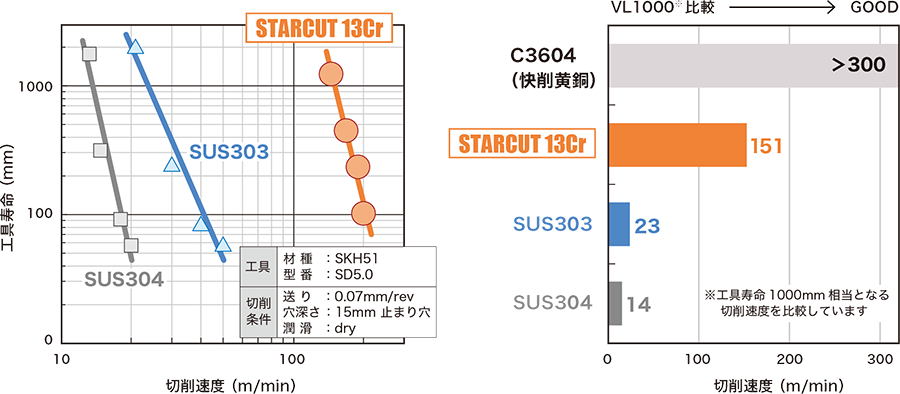

ドリル寿命試験

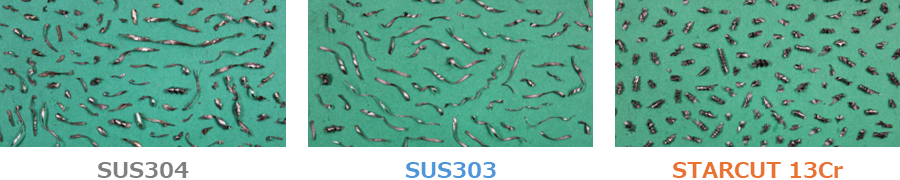

切屑比較

耐食性

塩水噴霧試験において、快削黄銅C3604対比優れた耐食性を有します。
（他のステンレス鋼対比では劣ります）

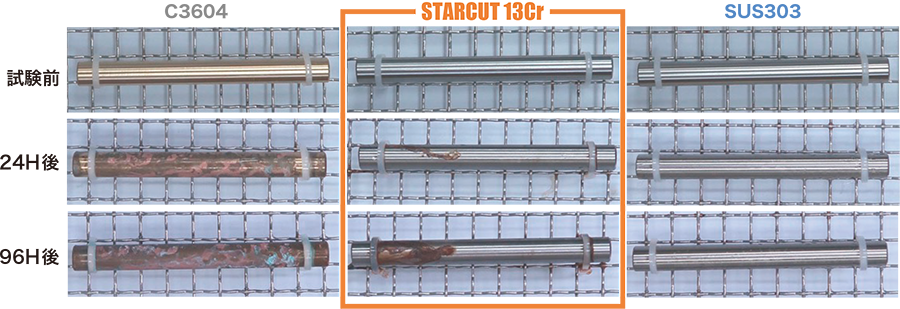

塩水噴霧試験 (JIS Z 2371) 結果

機械的性質・物性値

機械的性質

※引抜き加工により更に強度を上昇させることが可能です。詳しくはお問い合わせください。

物性値

線膨張係数

温度 ℃	30～100	30～200	30～300	30～400	30～500
×10-6 / K	10.9	11.4	11.7	12.0	12.2

熱伝導率

温度 ℃	25	100	200	300	400	500
W / (m・K)	22.6	23.3	24.0	24.3	25.3	25.9

比熱

温度 ℃	25	100	200	300	400	500
J / (kg・K)	462	494	532	566	628	702

ヤング率

温度 ℃	23	100	200	300	400	500
GPa	192.9	189.7	184.1	176.3	168.2	158.1

剛性率

温度 ℃	23	100	200	300	400	500
GPa	84.5	83.2	81.0	78.1	75.3	71.8

密度
