製品ラインナップ

赤外点光源LEDダイ　MED8Pシリーズ

広帯域ブラッグ反射鏡（特許）を有する低故障率の高出力赤外点光源LEDダイで、光電スイッチやエンコーダなどの光源に最適です。

波長 （nm）	型式	外観	寸法 （µm）		光出力 （mW）	遮断周波数 （MHz）	順電流 （mA） （DC,RT）	動作温度 （℃）	側面漏れ光抑制	特長	カタログ
			発光窓	長さ×幅×厚み	@50mA	@50mA ±20mA
855	MED8P51		170×50	590×370×250	2.0	-	80	-20~80	✕	トラック型 発光窓	PDF:387KB
	MED8P53		φ60	370×270×250	2.0	45.0	80	-20~80	✕	微小発光窓	PDF:388KB
	MED8P54		φ160	490×310×250	2.4	25.0	100	-20~80	✕	高信頼性	PDF:386KB
	MED8P56A		φ160	510×350×250	2.4	25.0	100	-20~80	○	迷光抑制	PDF:430KB
	MED8P62		φ60	590×370×250	2.0	45.0	80	-20~80	✕	微小発光窓 広い窓・パッド間	PDF:394KB
	MED8P67A		φ60	400×300×250	2.0	45.0	80	-20~80	○	迷光抑制	PDF:386KB
	MED8P73		φ60	370×270×250	2.0	45.0	80	-40~105	✕	105°C対応	PDF:341KB
	MED8P74		φ160	490×310×250	2.4	25.0	100	-40~105	✕	105°C対応	PDF:340KB
	MED8P75A		φ60	370x270x250	1.5	-	70	-40~125	○	微小発光窓、迷光抑制、125℃対応	【Preparation】
	MED8P77A		φ160	490x310x250	1.8	-	150	-40~125	○	高信頼性、迷光抑制、125℃対応	【Preparation】
波長 （nm）	型式	外観	寸法（µm）		光出力 （mW）	遮断周波数 （MHz）	順電流 （mA） （DC,RT）	動作温度 （℃）	側面漏れ光抑制	特長	カタログ
			発光窓	長さ×幅×厚み	@20mA	@50mA ±20mA
855	MED8P59		φ35	370x270x250	0.7	-	30	-20~80	✕	超微小発光窓	PDF:379KB
	MED8P76A		φ45	370x270x250	0.6	-	55	-40~125	◯	超微小発光窓、迷光抑制、125℃対応	【Preparation】

赤色点光源LEDダイ　MED7Pシリーズ

高出力、高速、高信頼性などの特性を有する赤色点光源LEDダイで光電スイッチ、プラスチック光ファイバ (POF) 通信用光源、光センサに最適です。

波長 （nm）	型式	外観	寸法 （µm）		光出力 （mW）	遮断周波数 （MHz）	順電流 （mA） （DC,RT）	動作温度 （℃）	側面漏れ光抑制	特長	カタログ
			発光窓	長さ×幅×厚み	@20mA	@20mA ±10mA
650	MED7P2		φ160	490×310×250	1.0	-	50	-40~85	✕	高出力	PDF:359KB
	MED7P4		150x40	490×310×250	0.9	-	25	-40~85	✕	トラック型 発光窓	PDF:356KB
	MED7P5		φ150	370×220×180	0.9	-	50	-40~85	✕	小型	PDF:354KB
	MED7P7		φ80	320×220×200	0.9	45.0	25	-40~85	✕	微小発光窓 高速応答	PDF:358KB
	MED7P14		φ160	520×340×150	2.0	-	50	-40~85	✕	高出力	PDF:365KB
	MED7P14C		φ160	520×340×150	2.0	-	50	-40~85	◯	高出力、迷光抑制	PDF:371KB
波長 （nm）	型式	外観	寸法（µm）		光出力 （mW）	遮断周波数 （MHz）	順電流 （mA） （DC,RT）	動作温度 （℃）	側面漏れ光抑制	特長	カタログ
			発光窓	長さ×幅×厚み	@60mA	@20mA ±10mA
650	MED7P25		φ170	365×255×150	9.0	-	80	-40~85	◯	超高出力、迷光抑制	PDF:928KB

パッケージ品

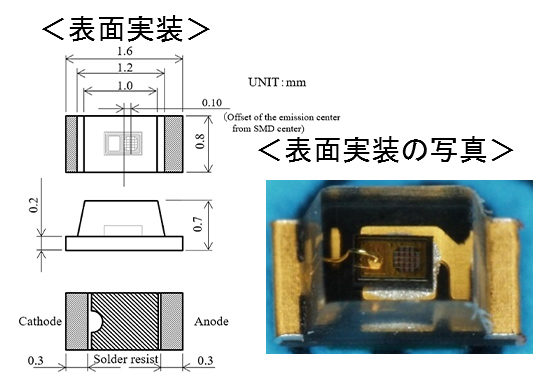

表面実装
