プラスチック金型用鋼
大同特殊鋼のプラスチック成形金型向け工具鋼は、
シボ加工・窒化・メッキ等の表面処理にも対応可能です。

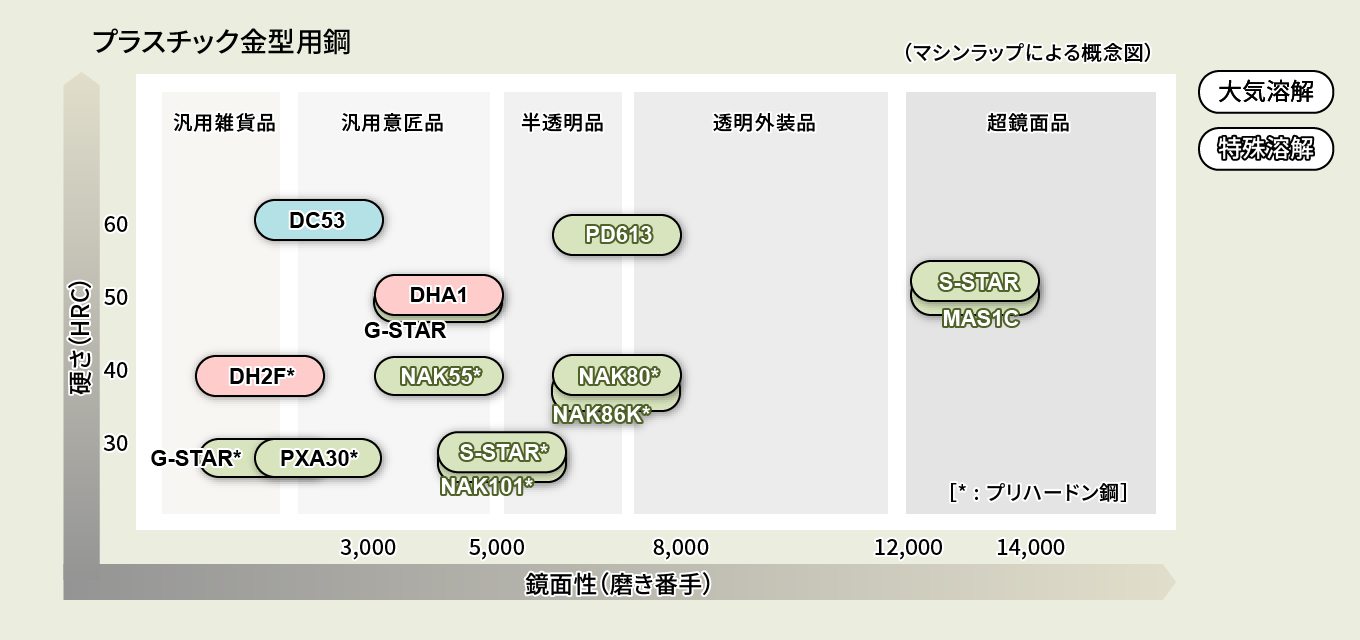

位置付け図

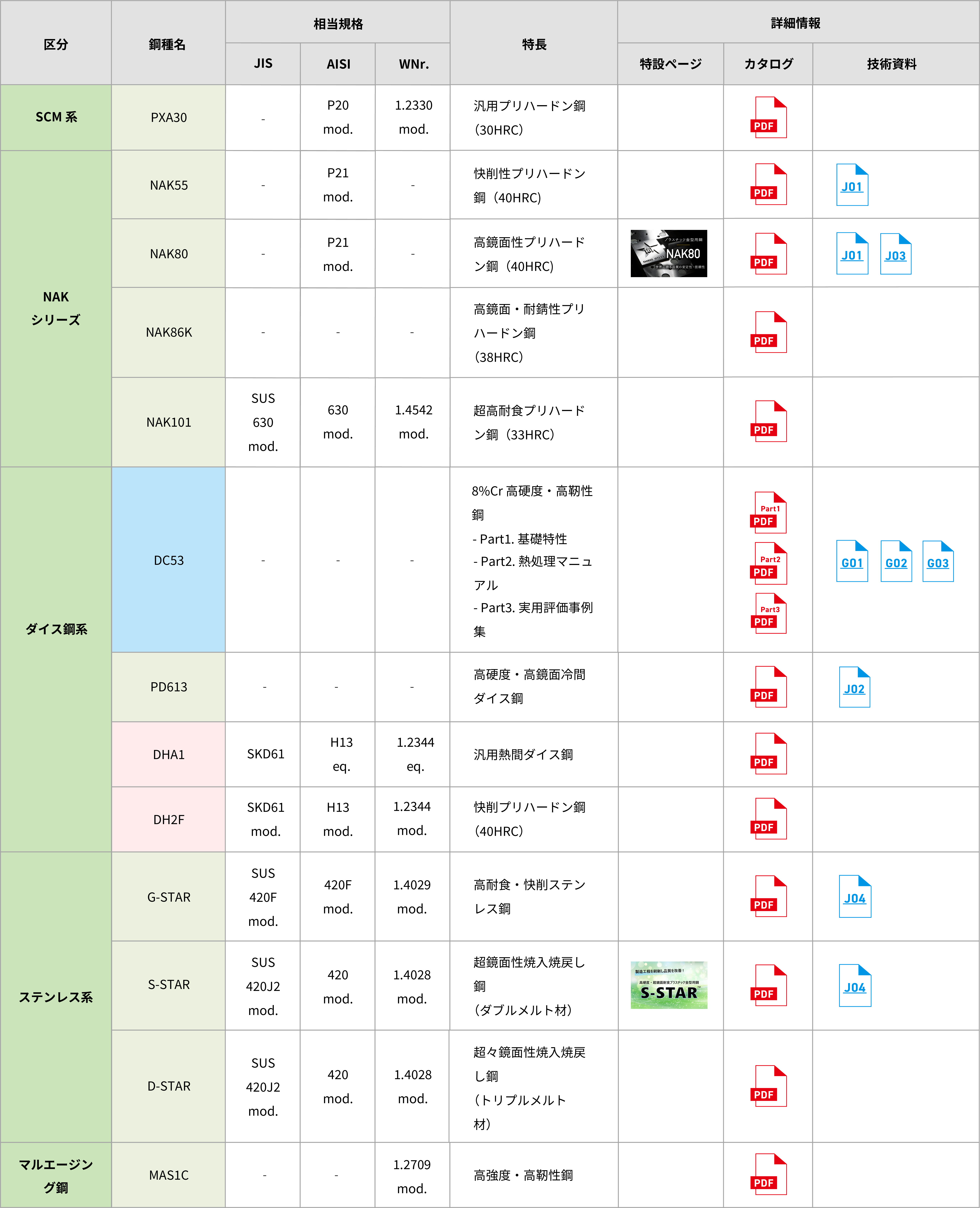

鋼種一覧表
| 区分 | 鋼種名 | 相当規格 | 特長 | 詳細情報 | ||||
| JIS | AISI | WNr. | 特設ページ | カタログ | 技術資料 | |||
| SCM系 | PXA30 | - |
P20 mod. |
1.2330 mod. |
汎用プリハードン鋼（30HRC） |
|
||
|
NAK シリーズ |
NAK55 | - |
P21 mod. |
- | 快削性プリハードン鋼（40HRC) |
|
|
|
| NAK80 | - |
P21 mod. |
- | 高鏡面性プリハードン鋼（40HRC) |
|
|
|
|
| NAK86K | - | - | - | 高鏡面・耐錆性プリハードン鋼（38HRC） |
|
|||
| NAK101 |
SUS 630 mod. |
630 mod. |
1.4542 mod. |
超高耐食プリハードン鋼（33HRC） |
|
|||
| ダイス鋼系 | DC53 | - | - | - |
8%Cr 高硬度・高靭性鋼 - Part1. 基礎特性 - Part2. 熱処理マニュアル - Part3. 実用評価事例集 |

|
|
|
| PD613 | - | - | - | 高硬度・高鏡面冷間ダイス鋼 |
|
|
||
| DHA1 | SKD61 |
H13 eq. |
1.2344 eq. |
汎用熱間ダイス鋼 |
|
|||
| DH2F |
SKD61 mod. |
H13 mod. |
1.2344 mod. |
快削プリハードン鋼 （40HRC） |
|
|||
| ステンレス系 | G-STAR |
SUS 420F mod. |
420F mod. |
1.4029 mod. |
高耐食・快削ステンレス鋼 |
|
|
|
| S-STAR |
SUS 420J2 mod. |
420 mod. |
1.4028 mod. |
超鏡面性焼入焼戻し鋼 （ダブルメルト材） |
|
|
|
|
| D-STAR |
SUS 420J2 mod. |
420 mod. |
1.4028 mod. |
超々鏡面性焼入焼戻し鋼 （トリプルメルト材） |
|
|||
|
マルエージング 鋼 |
MAS1C | - | - |
1.2709 mod. |
高強度・高靭性鋼 |
|
||
プラスチック金型用鋼全般および周辺技術に関する技術情報は「関連資料」をご覧ください。

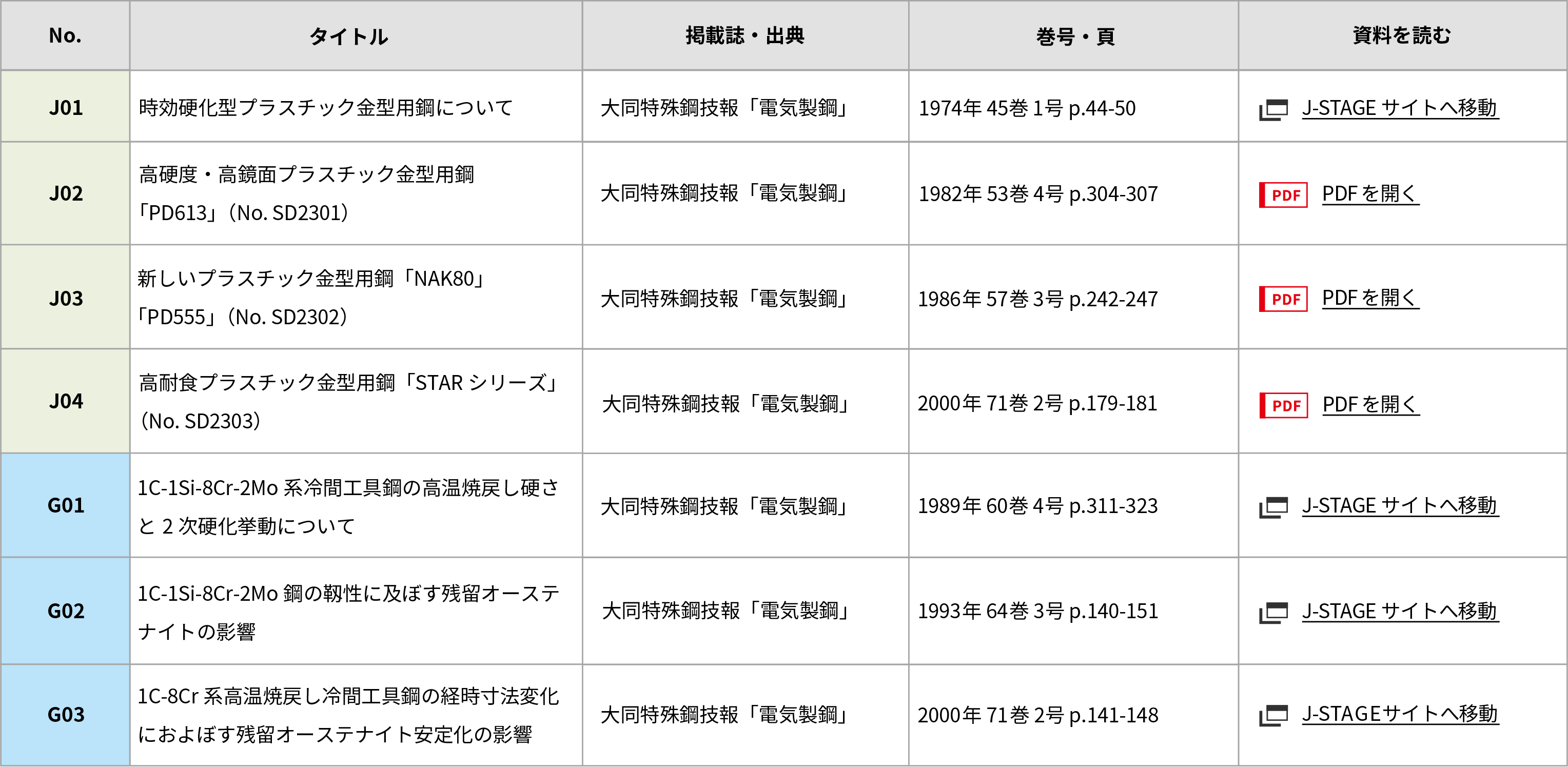

技術資料
| No. | タイトル | 掲載誌・出典 | 巻号・頁 | 資料を読む |
| J01 | 時効硬化型プラスチック金型用鋼について | 大同特殊鋼技報「電気製鋼」 | 1974年 45巻 1号 p.44-50 | J-STAGEサイトへ移動 |
| J02 |
高硬度・高鏡面プラスチック金型用鋼 「PD613」（No. SD2301） |
大同特殊鋼技報「電気製鋼」 | 1982年 53巻 4号 p.304-307 | PDFを開く |
| J03 |
新しいプラスチック金型用鋼「NAK80」 「PD555」（No. SD2302） |
大同特殊鋼技報「電気製鋼」 | 1986年 57巻 3号 p.242-247 | PDFを開く |
| J04 |
高耐食プラスチック金型用鋼「STARシリーズ」 （No. SD2303） |
大同特殊鋼技報「電気製鋼」 | 2000年 71巻 2号 p.179-181 | PDFを開く |
| G01 | 1C-1Si-8Cr-2Mo系冷間工具鋼の高温焼戻し硬さと2次硬化挙動について | 大同特殊鋼技報「電気製鋼」 | 1989年 60巻 4号 p.311-323 | J-STAGEサイトへ移動 |
| G02 | 1C-1Si-8Cr-2Mo鋼の靱性に及ぼす残留オーステナイトの影響 | 大同特殊鋼技報「電気製鋼」 | 1993年 64巻 3号 p.140-151 | J-STAGEサイトへ移動 |
| G03 | 1C-8Cr系高温焼戻し冷間工具鋼の経時寸法変化におよぼす残留オーステナイト安定化の影響 | 大同特殊鋼技報「電気製鋼」 | 2000年 71巻 2号 p.141-148 | J-STAGEサイトへ移動 |

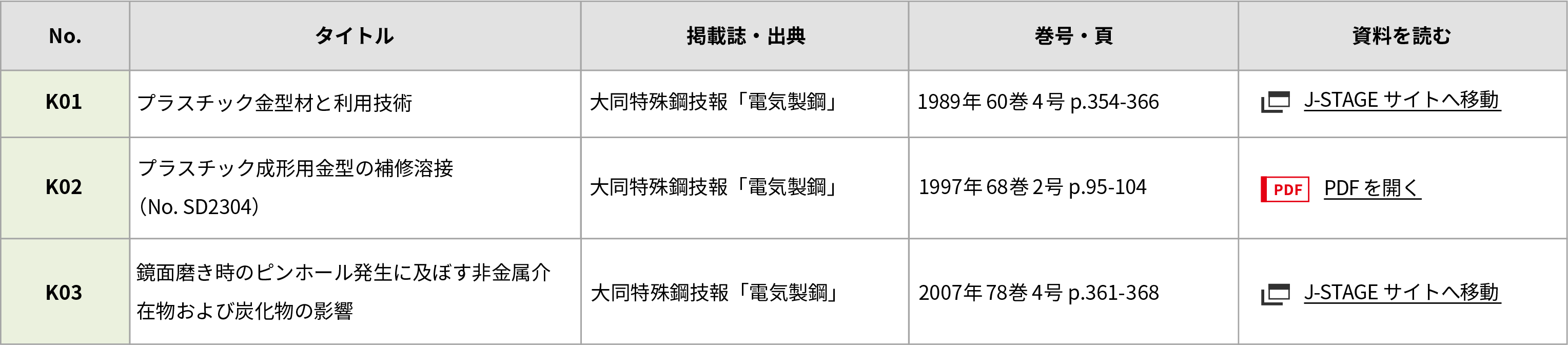

関連資料
| No. | タイトル | 掲載誌・出典 | 巻号・頁 | 資料を読む |
| K01 | プラスチック金型材と利用技術 | 大同特殊鋼技報「電気製鋼」 | 1989年 60巻 4号 p.354-366 | J-STAGEサイトへ移動 |
| K02 |
プラスチック成形用金型の補修溶接 （No. SD2304） |
大同特殊鋼技報「電気製鋼」 | 1997年 68巻 2号 p.95-104 | PDFを開く |
| K03 | 鏡面磨き時のピンホール発生に及ぼす非金属介在物および炭化物の影響 | 大同特殊鋼技報「電気製鋼」 | 2007年 78巻 4号 p.361-368 | J-STAGEサイトへ移動 |
