工具鋼・金型材料とは

金属、非金属材料の切削、塑性加工等を行なう工具ならびに治具に用いられる素材で、強度と耐衝撃性、耐摩耗性に優れている鋼です。

文字のサイズ
DHA-WORLD

DHA-WORLD

次の素材のスタンダードへ、DAIDOの造り込み技術が扉を開きます。

大同特殊鋼の高信頼性汎用熱間ダイス鋼「DHA-WORLD」は、ダイカスト向け金型材に最適な工具鋼です。熱処理が容易に行え、大型金型の中心部まで組織が緻密で、高い勒性が得られます。

金型適用例

自動車用トランスミッションケース

自動車用トランスミッションケース

自動車用シリンダーブロック

自動車用シリンダーブロック

二輪車用シリンダーブロック

二輪車用シリンダーブロック

実体熱処理テスト

[1] テスト条件

ミッションケース中心部入子を模擬した金型で、内部品質を評価

  • 模擬型:481×415×526mm (370kg)
  • テスト方案:高精度熱処理 (e-HIT他)
  • DHA-WORLDとJIS SKD61 (AISI H13, DIN 1.2344) の比較
  • 内部測温の実施
  • 硬さ:43HRC
模擬型中心部の断面図
模擬型断面イメージ

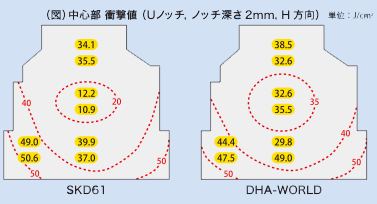

[2] 中心部 衝撃値

  • 中心部冷却速度 (400 〜 200℃間):約3℃/min
  • 硬さ:43HRC
  • シャルピー試験片:2mmUノッチ、H方向
  • 黒数値:実測値 (単位:J/cm2)
DHA-WORLD
DHA-WORLD
SKD61
JIS SKD61
(AISI H13, DIN 1.2344)

DHA-WORLDは内部の勒性低下が少なく、高勒性を確保

[3] 中心部 ミクロ組織

焼入れ時の冷却速度が遅いと、赤矢印のような粗大なベイナイトラスが発生し、衝撃値が低下します。SKD61では発生してしまう冷却速度でも、DHA-WORLDは焼入性が優れているので、組織が緻密で高い衝撃値を保ちます。

DHA-WORLD
DHA-WORLD
SKD61
JIS SKD61
(AISI H13, DIN 1.2344)

DHA-WORLDは優れた焼入性により、中心部まで組織が緻密

カタログ

関連資料

「熱間工具鋼の被削性におよぼすSi量の影響」 藤井 利光, 松田 幸紀
2000 年 71 巻 2 号 p. 119-129

大同特殊鋼技報「電気製鋼」はこちらから(J-STAGEでご覧いただけます)
