ワーク上下から均一に、かつ大流量の加圧冷却ガスを循環させることで、ワークの急速均一冷却を実現。
ハイス鋼の焼入れに最適です。

用途

焼入れ、焼き戻し
焼なまし
溶体化処理、時効処理
磁性処理
その他金属熱処理一般

特長

急速ガス冷却

ガス冷却時最大500kPaGの加圧ガスをターボファンにより循環させ、処理品の急速冷却が可能です。特にハイス鋼の焼入れに最適です。

均一冷却

合理的なガス整流板と、ガス流切換ダンパによる冷却ガスの上下切換えにより、小物から大形品まで均一冷却が可能です。

さまざまな特殊機能をオプションで対応

  • 制御冷却機能
  • 高圧冷却ガス対応(最高900kPaG)
  • 焼戻し機能
  • 完全自動化対応

仕様

形式 QH■-643 QH■-754 QH■-965 QH■-966 QH■-1288
有効寸法
(L×W×H)(mm)
600×400×300 750×500×400 900×600×500 900×600×600 1200×750×750
積載重量
(グロスkg)
150 300 500 600 800
常用温度(℃) 500~1250(最高1350)
冷却ガス 不活性ガス(N2
到達真空度(Pa(abs)) 1.33(高真空仕様:0.007(オプション))

■:S(500kPaG高圧ガス冷却仕様)/ N(190kPaGガス冷却仕様)

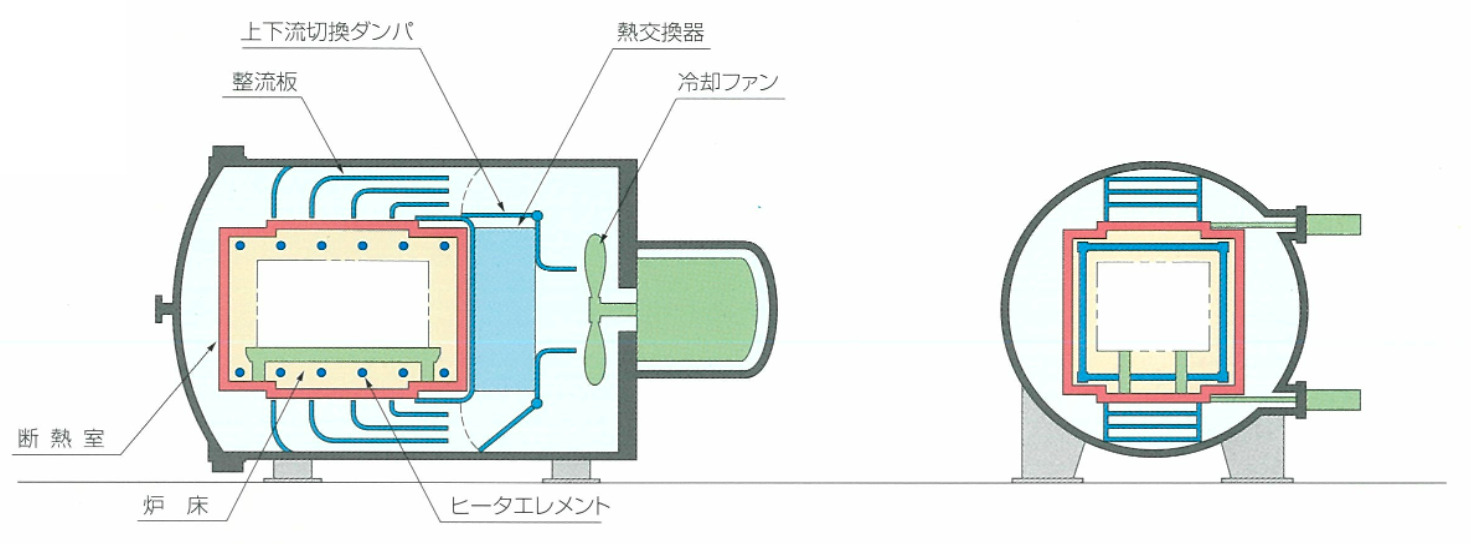

構造
